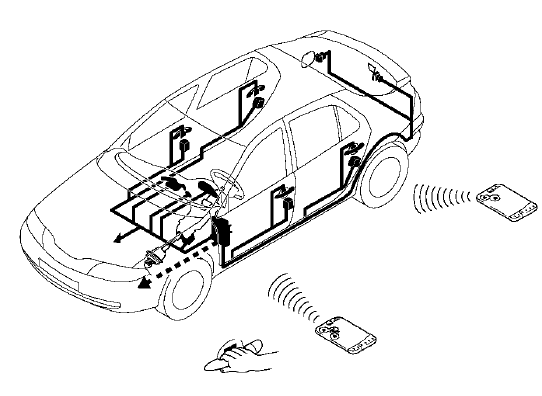

Le système équipant le véhicule sans clé est composé :

  • de l'Unité Centrale Habitacle,
  • d'un lecteur de badge non codé (récepteur radiofréquence et transpondeur),
  • d'un bouton à impulsions permettant le démarrage et l'arrêt du moteur,
  • du verrou de colonne de direction permettant le blocage mécanique du volant de direction,
  • de moteurs de condamnation/décondamnation des ouvrants,
  • de cartes-clé comportant deux ou trois boutons (version main libre),
  • de deux antennes spécifiques d'emission (communication) vers la carte-clé avec version main-libre (selon version),
  • de poignées extérieures de portes spécifiques pour l'option main-libre (selon version),
  • de serrures intérieures de portes spécifiques pour la fonction super-condamnation (selon version),

DESCRIPTION

DESCRIPTION

A la fabrication, deux cartes RENAULT sont affectées au véhicule. Selon son niveau, d'équipement, le véhicule pourra être équipé :

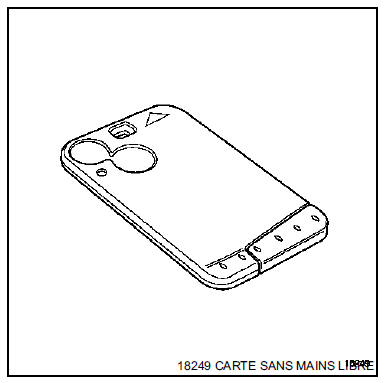

  • de deux cartes RENAULT à deux boutons (sans système main-libre) munies :
  • d'une électronique codée fonctionnant sans pile permettant de commander l'antidémarrage (consulter le chapitre 82),
  • d'une télécommande radiofréquence permettant de commander la condamnation ou la décondamnation des ouvrants.

Le code radiofréquence transmis par ces cartes

Le code radiofréquence transmis par ces cartes RENAULT est évolutif afin d'éviter un éventuel copiage.

Avec ce système, la resynchronisation des télécommandes est réalisée automatiquement.

La fonction télécommande est utilisée uniquement pour la condamnation et la décondamnation des ouvrants (elle n'a aucune action sur l'anti-démarrage).

NOTA : l'Unité Centrale Habitacle peut gérer quatre codes différents (quatre cartes RENAULT maximum).

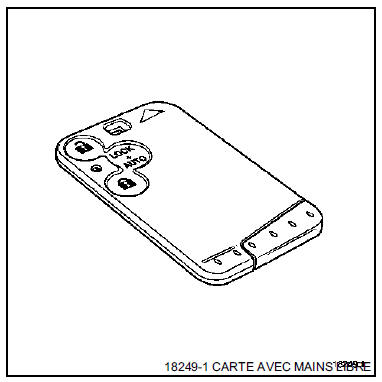

  • de deux cartes RENAULT dont une équipée d'un système mains libre (trois boutons). Ce système permet l'ouverture des ouvrants sans action sur la télécommande. (Il n'est pas possible d'équiper un véhicule avec plusieurs télécommandes main libre, voir chapitre "carte RENAULT main libre").

REMARQUES :

REMARQUES :

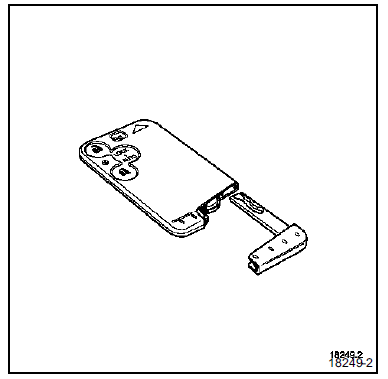

  • Une clé de secours permettant de pénétrer dans le véhicule en cas de non-fonctionnement de la télécommande est intégrée dans chaque carte RENAULT. (Pour commander une clé de secours, se munir du numéro de sécurité).

  • Si la batterie du véhicule est faiblement chargée, il est impossible de déverrouiller le verrou de colonne de direction. Le démarrage en poussant le véhicule est impossible.

SYSTÈME ANTIDÉMARRAGE PAR TRANSPONDEUR

Le système antidémarrage par transpondeur intégré dans la carte RENAUL T permet le déverrouillage de la colonne de direction, la mise du contact et l'autorisation du démarrage du véhicule.

La carte RENAULT est reconnue par le récepteur intégré dans le lecteur lorsque celle-ci y est introduite (voir chapitre 82 : antidémarrage).

FONCTIONNEMENT : MISE DU CONTACT ET

FONCTIONNEMENT : MISE DU CONTACT ET DÉMARRAGE

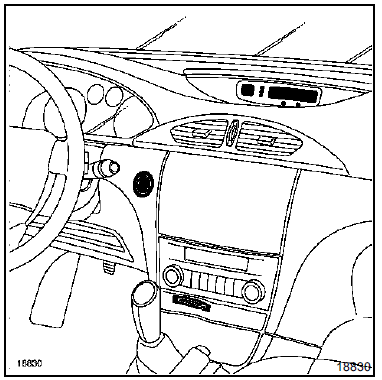

Le lecteur de carte RENAULT possède deux positions :

  • la position "+ servitudes" ou "+ accessoires" via le relais de servitudes (à mi-course de la carte RENAULT environ). Cette position alimente :
  • la radio,
  • les lève-vitres,
  • le ventilateur d'habitacle,
  • les sièges électriques.

NOTA : l'alimentation du relais de servitudes est coupée pendant la phase de démarrage. En cas d'oubli de la carte RENAULT dans le lecteur, l'alimentation du relais de servitudes est arrêté après une temporisation de 40 secondes environ.

  • la position "+ après contact". Cette position autorise le démarrage du moteur par le bouton poussoir.

Le relais + après contact est alimenté dès que la carte RENAULT est introduite intégralement dans le lecteur, si celle-ci est identifiée par l'Unité Centrale Habitacle et si le verrou électrique de colonne de direction est débloqué.

L'alimentation des relais est supprimée dès qu'on appuie sur le bouton "poussoir" pour arrêter le moteur, si la vitesse véhicule est nulle (voir chapitre bouton poussoir de démarrage) ou après une temporisation de 40 minutes sans démarrage du moteur.

  • le bouton poussoir de démarrage alimente le démarreur jusqu'à réception de l'information "moteur tournant". Si le véhicule ne démarre pas, l'alimentation du démarreur est coupée après une temporisation variable avec la température d'eau.

Pour que le démarrage du moteur soit autorisé, certaines conditions doivent être réunies (voir chapitre bouton poussoir de démarrage) .

NOTA : la carte RENAULT est verrouillée dans le lecteur lorsque le moteur tourne. Elle est déverrouillée lorsque le moteur est arrêté, si la vitesse véhicule est proche de zéro ou absente.

    Véhicule sans clé
    ...

    Carte RENAULT "simple"
    FONCTIONNEMENT DES TELECOMMANDES SIMPLES (SANS SYSTEME MAIN LIBRE) Pour fonctionner ce système utilise : une carte RENAULT (A), un récepteur radiofréquence intégr&ea ...
