RTA - Renault Laguna: Galet tendeur courroie de distribution

RTA - Renault Laguna / Moteur et périphériques / Haut et avant moteur / Galet tendeur courroie de distribution

Moteur F9Q

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • la courroie de distribution (voir chapitre 11 "Courroie de distribution"),

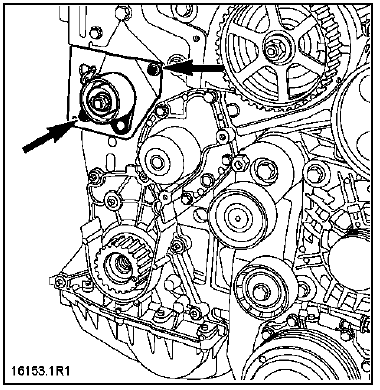

  • les deux vis de la platine galet tendeur.

REPOSE

Reposer :

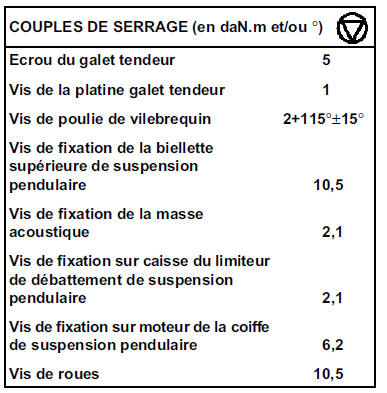

  • la platine galet tendeur en serrant les vis au couple de 1 daN.m,
  • la courroie de distribution (voir chapitre 11 "Courroie de distribution").

Courroie de distribution

    Haut et avant moteur
    ...

    Courroie de distribution
    ...
