La dépose-repose du carter inférieur ne présente pas de difficultés particulières.

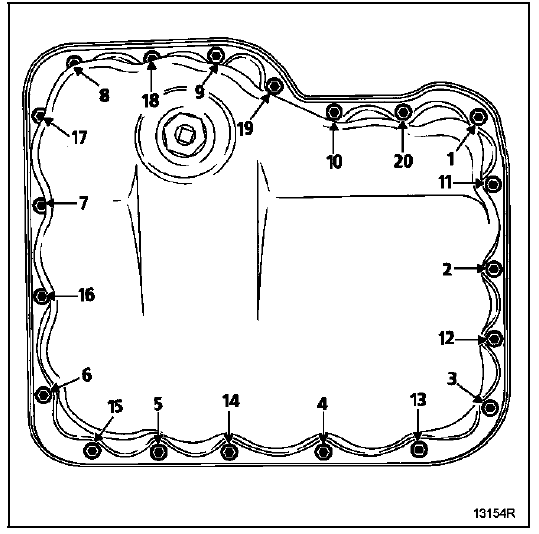

Approcher les vis et serrer au couple de 0,8 daN.m dans l'ordre suivant :
NOTA : l'étanchéité du carter est assurée par un joint composite supportant plusieurs démontages. Si le joint est blessé, il peut être réparé partiellement avec du produit d'étanchéité AUTOJOINT OR.
Témoin injection
Témoin injection
Pompe haute pression
Rampe commune d'injection
Injecteur
Régulateur de pression
Capteur de pression
Sonde de température d'eau
Limiteur de pression
Capteur de repérage cylindre
Turbocompresseur
Catalyseur d'amor&cce ...
Moteur L7X
DEPOSE
Débrancher la batterie.
Déposer le cache moteur.
Débrancher le capteur de température d'air (1).
Déposer la manche à air (2).
Débrancher :
le boîtier papillon motorisé,
les deux tuyaux situés sous le bo& ...
Aide
AFFECTATION DES VOIES DU CONNECTEUR ETRIER 15 VOIES NOIRS DU
SOUS-FAISCEAU INJECTION (au-dessus du banc de cylindres rangée A).
Schemas de position des sondes et des actuateurs ...
