RTA - Renault Laguna: Plancher arrière partie avant

RTA - Renault Laguna / Tôlerie / Structure inferieure / Plancher arrière partie avant

Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse ou du passage de roue intérieur pour une collision latérale arrière.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

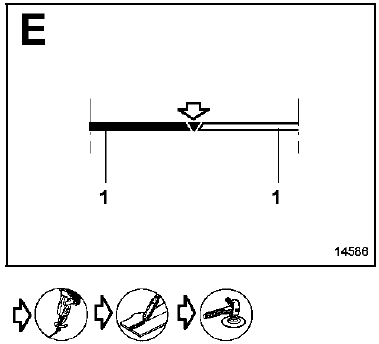

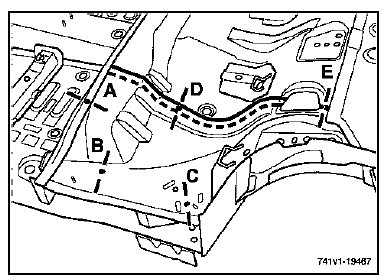

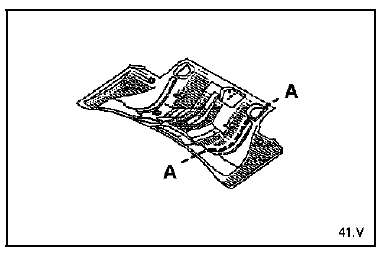

  • partielle suivant la coupe A-A,
  • complète.

Pour effectuer l'opération, il est indispensable de dégrafer la fermeture latérale de longeron arrière qui sera à commander en supplément.

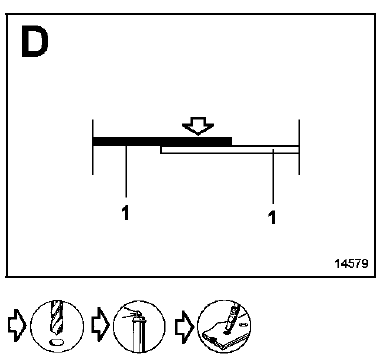

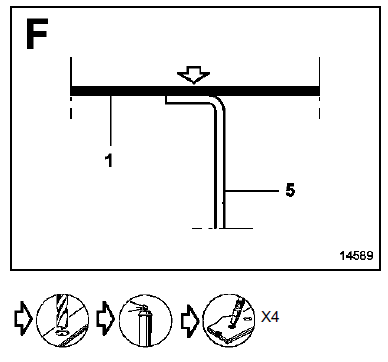

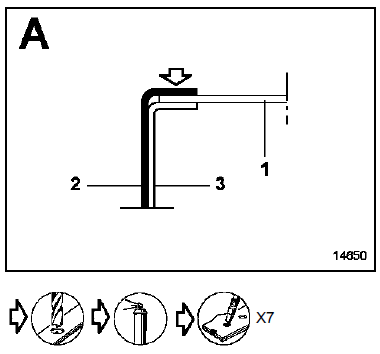

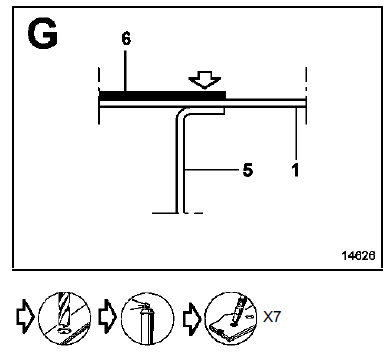

NOTA : pour le remplacement partiel qui s'effectue par superposition des tôles, le nombre de points de bouchonnage n'est pas précisé dans la méthode.

Il sera nécessaire de respecter un écart d'environ 60 mm entre les points de soudure.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Renforts

Crochet intérieur

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

Plancher arrière partie avant - 0.7

Traverse avant de plancher arrière - 1.2

Fermeture de traverse avant de plancher arrière - 1

Longeron arrière - 1.8

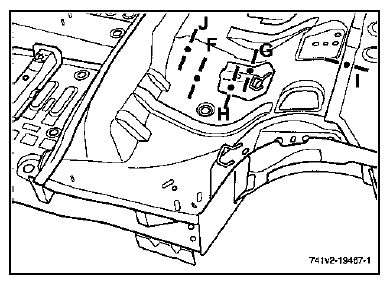

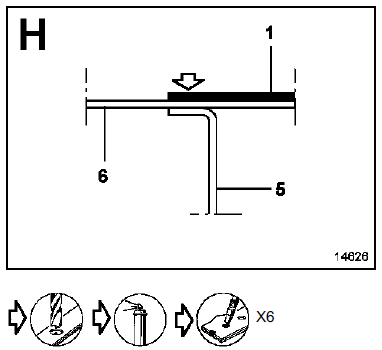

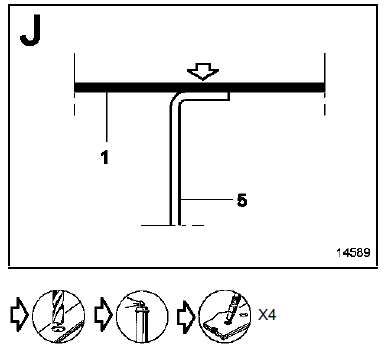

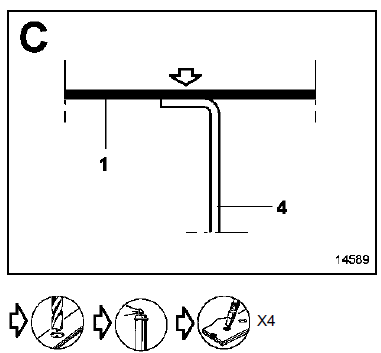

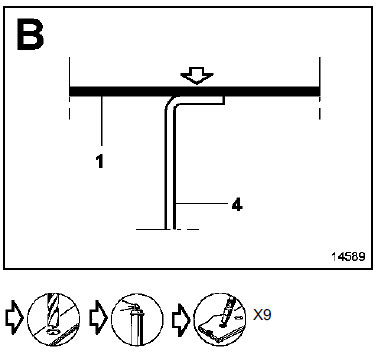

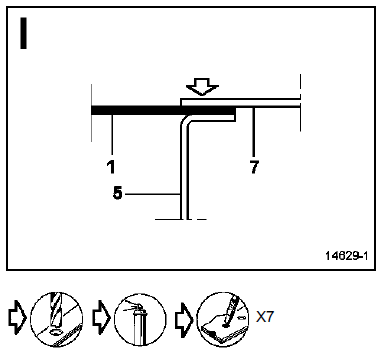

Remplacement partiel

sur pièce MPR

sur véhicule sur pièce MPR

sur véhicule

Remplacement complet

Remplacement complet

Traverse sous plancher arrière

    Fermeture de traverse avant de plancher arrière
