RTA - Renault Laguna: Module airbag passager

L'airbag passager (SRP) est équipé d'un sac gonflable à deux niveaux.

Avec ce montage, le coussin airbag est lié à la ceinture de sécurité face à lui.

La calibration du système de retenue programmée de la ceinture est spécifique et complémentaire à ce type de coussin airbag.

Description

Il est fixé dans la planche de bord face au passager avant. Il comporte :

  • un sac gonflable à deux niveaux,
  • un générateur de gaz pyrotechnique indissociable avec ces deux allumeurs.

NOTA : ce système est opérationnel après la mise du

NOTA : ce système est opérationnel après la mise du contact.

DEPOSE

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneur ou airbag) près d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.

IMPORTANT : avant la dépose d'un module airbag passager, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag au tableau de bord s'allume.

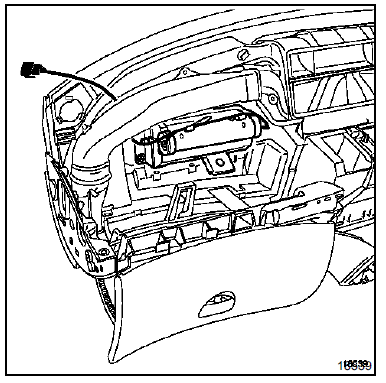

Pour déposer le module airbag passager, il est nécessaire de déposer la planche de bord. Pour cela consulter la méthode décrite dans le chapitre 83.

Déposer les deux connecteurs des allumeurs et les vis de fixation.

IMPORTANT : lors d'un déclenchement du module airbag passager, la déformation et la détérioration des fixations imposent systématiquement le remplacement de la planche de bord.

Ne pas oublier d'apposer l'étiquette d'interdiction d'installer un siège enfant dos à la route sur le siège passager sur le côté de la planche neuve (étiquette disponible dans la collection Ref. : 77 01 205 442).

IMPORTANT : se reporter au chapitre "Procédure de destruction" pour la mise au rebut d'un coussin airbag non déclenché.

RAPPEL : lors d'un déclenchement des prétensionneurs de ceinture ou des airbags, le boîtier électronique se verrouille définitivement et allume le témoin airbag au tableau de bord. Le boîtier électronique doit alors obligatoirement être remplacé (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).

REPOSE

ATTENTION : respecter IMPERATIVEMENT les consignes de sécurité qui sont à suivre pour la repose ou le remplacement du module airbag passager.

Tout manquement à ces prescriptions pourrait provoquer une mise hors d'état de fonctionnement normal des systèmes, voire présenter un risque pour les occupants du véhicule.

Procéder dans le sens inverse de la dépose en respectant impérativement le couple de serrage des fixations du module.

Remplacer l'agrafe de fixation (2) du module airbag passager.

IMPORTANT :

  • Aucun corps étranger (vis, agrafe...) ne doit être oublié au montage du module airbag.
  • Le couple de serrage du module est de 0,2 daN.m.
  • Côté module, bien enclipser à fond le connecteur (enclipsage fort) et positionner le verrou de sécurité.
  • Coller une étiquette adhésive "témoin de violabilité du système" de couleur bleue vendue sous les références 77 01 040 153 (autres véhicules).

Effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre diagnostic.

Accessibilité de l'allumeur

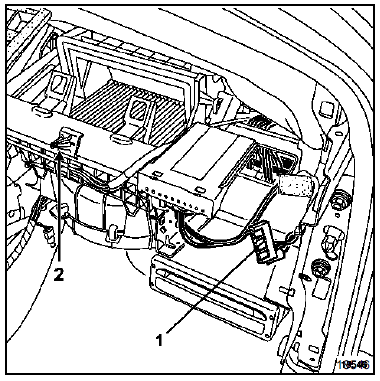

Il est possible d'accéder à l'allumeur (à deux niveaux) ou au connecteur intermédiaire (1) du module airbag passager pour le diagnostic en passant par le videpoches du véhicule.

Déposer le cache de vide-poches, le connecteur est situé sur le côté droit de la planche de bord (près du Boîtier Fusibles/Relais Options si présent).

RAPPEL : le contrôle de l'allumeur du module doit

RAPPEL : le contrôle de l'allumeur du module doit impérativement être effectué à l'aide de l'outil diagnostic et de la valise XRBAG comme indiqué dans le chapitre diagnostic.
