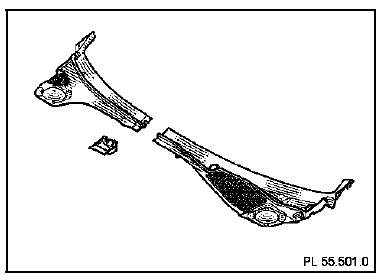

RTA - Renault Laguna: Grilles d'auvent

DEPOSE de la demi-grille gauche

DEPOSE de la demi-grille gauche

Après avoir déposé les bras d'essuie-vitre (outil Elé. 1552),

déposer :

déposer :

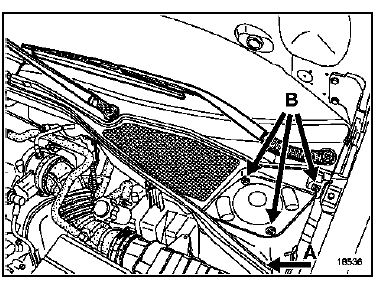

  • le joint de cloison de chauffage (A),
  • les trois agrafes (B) (plasti-rivets).

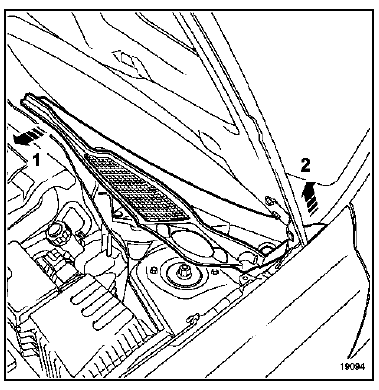

Dégager la demi-grille en 1 puis en 2.

Dégager la demi-grille en 1 puis en 2.

Procéder de la même façon pour la demi-grille droite.

REPOSE

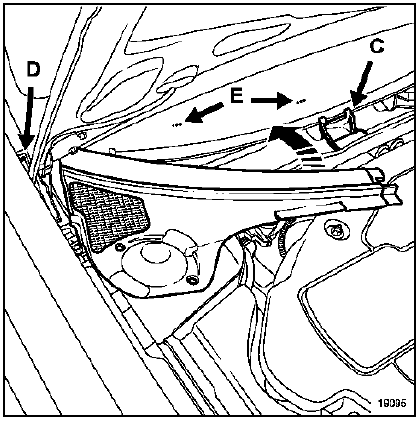

Vérifier le bon positionnement du déflecteur de grille

Vérifier le bon positionnement du déflecteur de grille (C).

Engager la demi-grille dans le pion de l'aile (D),

puis replacer celle-ci d'un mouvement inverse de la dépose

Procéder de la même façon pour la demi-grille gauche

NOTA : reposer les bras d'essuie-vitre sur les repères du pare-brise (E).

Couple de serrage des bras (12 Nm + - 15 %)
