RTA - Renault Laguna: Le module airbag lateral thorax (avant)

Description

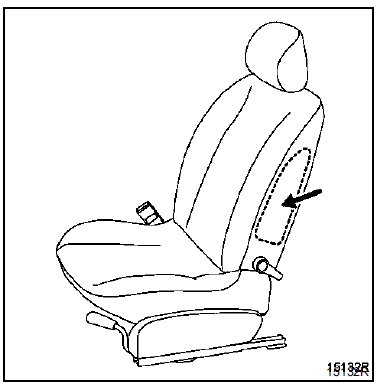

Le module "airbag latéral thorax" est fixé sur le dossier des sièges avant côté porte.

Il comporte :

  • un sac gonflable,
  • un générateur de gaz pyrotechnique avec son allumeur indissociable.

Pour se déployer, le sac gonflable déchire la mousse

Pour se déployer, le sac gonflable déchire la mousse et dégrafe la garniture.

NOTA : ce système est opérationnel après la mise du contact.

DEPOSE

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneur ou airbag) près d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.

IMPORTANT : avant d'intervenir sur un dossier ou de déposer un siège équipé d'un airbag latéral, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag au tableau de bord s'allume contact mis.

ATTENTION : lors de la dépose d'un siège, prendre garde à ne pas dégrafer le connecteur afin de ne pas générer d'électricité statique pouvant entraîner un déclenchement d'airbag.

ATTENTION : Pour intervenir sur un siège équipé d'airbag et afin de garantir un déploiement correct de celui-ci, il est impératif de respecter les consignes décrites dans le chapitre carrosserie (position, nombre, type d'agrafes à utiliser...)

  • Débrancher la batterie.
  • Déposer le siège du véhicule à l'aide de l'outil Elé.1584 et dégarnir le dossier. Consulter la méthode décrite dans le chapitre carrosserie.

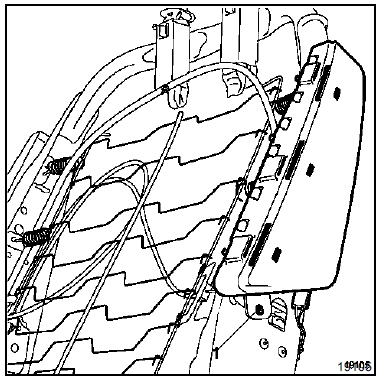

  • Dégager le câblage du module airbag et son fil de masse après avoir débranché son connecteur (repérer le parcours du câblage et ses points de fixation).

IMPORTANT : si le système n'est pas déclenché et s'il doit être remonté, ne pas ouvrir le module airbag. Le pliage du sac gonflable est particulier.

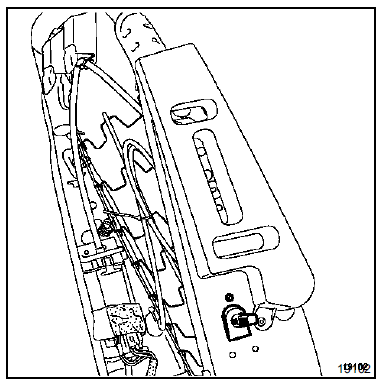

Déposer le rivet de fixation (1) puis faire coulisser le coussin airbag.

IMPORTANT : se reporter au chapitre "procédure

IMPORTANT : se reporter au chapitre "procédure de destruction" pour la mise au rebut d'un airbag latéral non déclenché.

RAPPEL : lors d'un déclenchement des prétensionneurs de ceinture ou des airbags, le boîtier électronique se verrouille définitivement et allume le témoin airbag au tableau de bord. Le boîtier électronique et le capteur latéral côté choc doivent alors obligatoirement être remplacés (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).

REPOSE

ATTENTION : lors du déclenchement d'un module airbag latéral, la déformation et la détérioration des fixations imposent systématiquement le remplacement de l'armature siège.

  • positionner le module airbag sur l'armature,
  • positionner le rivet de fixation (1) livré avec le module,
  • s'assurer que le fil de masse soit correctement raccordé au module airbag (selon version),
  • positionner le câblage sous l'assise du siège comme à l'origine en respectant son parcours et ses points de fixation,
  • rebrancher le fil de masse et vérifier le bon verrouillage du connecteur,

  • regarnir le siège en respectant impérativement les préconisations décrites dans le chapitre carrosserie (type d'agrafes, leurs emplacements...),
  • remonter le siège sur le véhicule et rebrancher ses connecteurs. Consulter la méthode décrite dans le chapitre carrosserie,
  • remonter le siège sur le véhicule et rebrancher ses connecteurs. Consulter la méthode décrite dans le chapitre carrosserie,

ATTENTION : tout manquement à ces prescriptions pourrait provoquer une mise hors état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
