RTA - Renault Laguna: Module airbag lateral rideau

Description

Le module "airbag latéral rideau" ou "airbag de tête" est fixé derrière la garniture de pavillon.

Il comporte :

  • un sac gonflable en forme de rideau,
  • un générateur de gaz pyrotechnique avec son allumeur (placé sur la partie arrière).

Ces éléments ne peuvent pas être dissociés.

Pour se déployer, le sac gonflable dégrafe la garniture de pavillon.

NOTA : ce système est opérationnel après la mise du contact.

DEPOSE

ATTENTION : il est interdit de manipuler les systèmes pyrotechniques (prétensionneur ou airbag) prés d'une source de chaleur ou d'une flamme, il y a risque de déclenchement.

IMPORTANT : avant d'intervenir de déposer un airbag rideau, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag au tableau de bord s'allume contact mis.

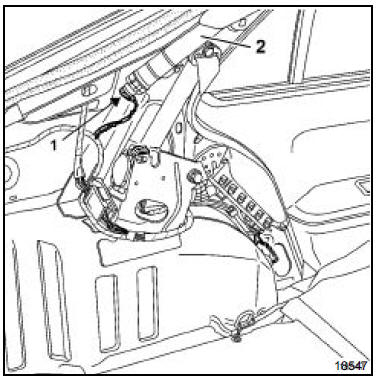

Particularités pour la version berline :

  • l'accès au générateur de gaz (1) nécessite la dépose des garnitures arrière

  • la dépose du module airbag (2) et du sac gonflable nécessite la dépose de la garniture de pavillon.

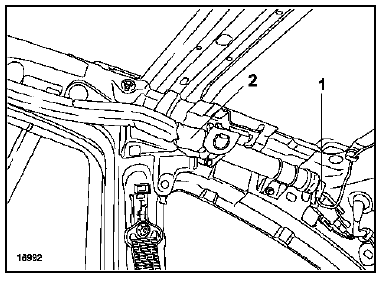

Particularités pour la version break :

  • l'accès au générateur de gaz (1) et le remplacement du module airbag (2) nécessitent la dépose des garnitures de pavillon,

  • dégager le câblage du module airbag et son fil de masse après avoir débranché son connecteur.

IMPORTANT : si le système n'est pas déclenché et s'il doit être remonté, ne pas ouvrir le module airbag. Le pliage du sac gonflable est particulier.

  • déposer l'ensemble airbag.

IMPORTANT : se reporter au chapitre "Procédure de destruction" pour la mise au rebut d'un airbag latéral non déclenché.

RAPPEL : lors d'un déclenchement des prétensionneurs de ceinture ou des airbags, le boîtier électronique se verrouille définitivement et allume le témoin airbag au tableau de bord. Le boîtier électronique et le capteur latéral choc doivent alors obligatoirement être remplacés (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).

REPOSE

ATTENTION : lors du déclenchement d'un module airbag latéral, la déformation et la détérioration des fixations imposent systématiquement le remplacement des agrafes de fixation.

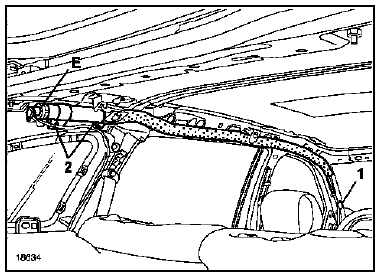

  • Mettre en place le module airbag sans serrer les vis de fixation.
  • Mettre en place le coussin airbag en commençant par le maintien (1).
  • Positionner toutes les agrafes.
  • Serrer les vis de fixation (2) au couple (couple de serrage 0,8 daN.m).

  • Rebrancher le fil de masse (E) (selon version).
  • Rebrancher le connecteur en s'assurant de bien positionner le verrouillage.
  • Effectuer un contrôle à l'aide de l'outil de diagnostic Si tout est correct, déverrouiller le boîtier électronique, sinon voir chapitre diagnostic.

ATTENTION : tout manquement à ces prescriptions pourrait provoquer une mise hors état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
