RTA - Renault Laguna: Goulotte de remplissage
MOTEURS TOUS TYPES
DEPOSE
Débrancher la batterie.
Déposer :
- la roue arrière droite,
- le pare-boue arrière droit.

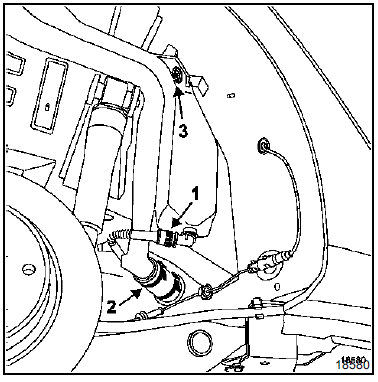

Débrancher le tuyau anti-refoulement (1).
Déposer :
- le collier du tuyau de remplissage (2),
- la vis (3) de fixation de la goulotte,

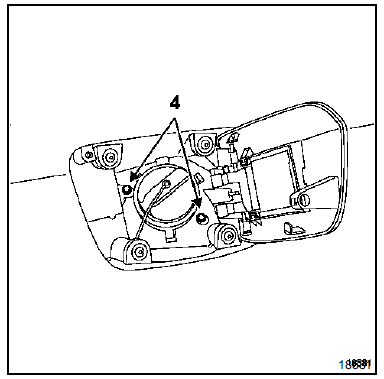

- les vis (4) de fixation de la goulotte de remplissage,
- la goulotte de remplissage.
REPOSE
Remplacer le collier du tuyau de remplissage par un collier neuf.
Reposer en pratiquant dans le sens inverse de la dépose.
