RTA - Renault Laguna: Jauge
En motorisation essence, la pompe, le filtre à essence et la jauge constituent un ensemble indissociable.
En motorisation diesel, il n'y a pas de pompe immergée dans le réservoir, il n'y a qu'une jauge.
Pour la dépose de la jauge, se reporter au souschapitre "Réservoir, pompe, jauge, filtre à essence".
Contrôle de la jauge
S'assurer de la variation de la résistance en déplaçant le flotteur.

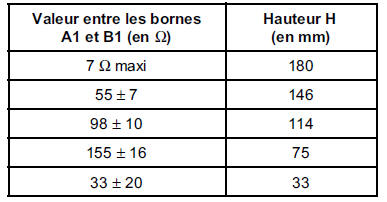

Mesure de la hauteur H
Jauge déposée, la placer sur une surface plane.
H est la hauteur mesurée entre l'axe du flotteur et le plan de travail.
NOTA : toutes ces valeurs sont données à titre indicatif.
