RTA - Renault Laguna: Réservoir à carburant

MOTEURS TOUS TYPES

IMPORTANT : pendant toute l'opération de

IMPORTANT : pendant toute l'opération de dépose-repose du réservoir, ne pas fumer et ne pas approcher de pièces incandescentes près de l'aire de travail.

VIDANGE DU RESERVOIR (version essence)

Soulever l'assise de banquette arrière et déposer l'obturateur plastique d'accès à l'ensemble pompejauge.

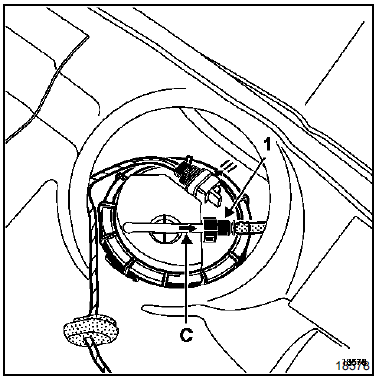

Débrancher le raccord rapide (1) et adapter sur la

Débrancher le raccord rapide (1) et adapter sur la sortie (C), une canalisation d'une longueur suffisante pour qu'elle puisse être prolongée dans un récipient à l'extérieur du véhicule.

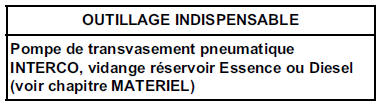

NOTA : il est possible aussi d'utiliser une pompe pneumatique de transvasement INTERCO (voir catalogue MATERIEL).

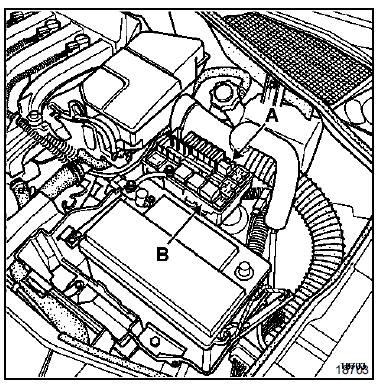

Dans le compartiment moteur, débrancher le relais de pompe à carburant placé dans le boîtier d'interconnexion moteur (Relais A pour moteurs K4, F4 et F5, Relais B pour moteur L7).

Shunter les voies 3 et 5 et laisser s'écouler l'essence

Shunter les voies 3 et 5 et laisser s'écouler l'essence jusqu'à ce qu'elle arrive par intermittence.

Débrancher le shunt.

Rebrancher le relais.

Débrancher la batterie.

VIDANGE DU RESERVOIR (version diesel)

L'absence de pompe électrique à carburant sur les versions Diesel oblige à utiliser une pompe pour vidanger le réservoir.

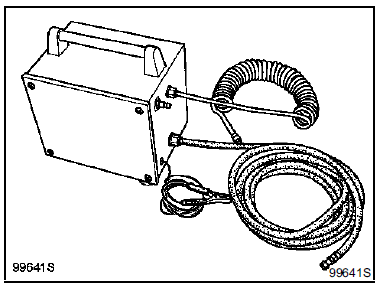

Utilisation par exemple de la pompe pneumatique INTERCO (voir catalogue MATERIEL).

Soulever l'assise de banquette arrière et déposer

Soulever l'assise de banquette arrière et déposer l'obturateur plastique d'accès à l'ensemble pompejauge.

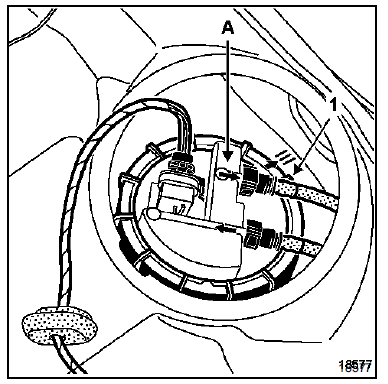

Débrancher le raccord rapide (1) et brancher sur la

Débrancher le raccord rapide (1) et brancher sur la sortie (A) le tuyau caoutchouc de la pompe pneumatique.

Vidanger le réservoir.

DEPOSE DU RESERVOIR (versions Essence ou Diesel)

Débrancher la batterie.

Mettre le véhicule sur un pont élévateur à deux colonnes.

Soulever l'assise de banquette arrière et déposer l'obturateur plastique d'accès à l'ensemble pompejauge.

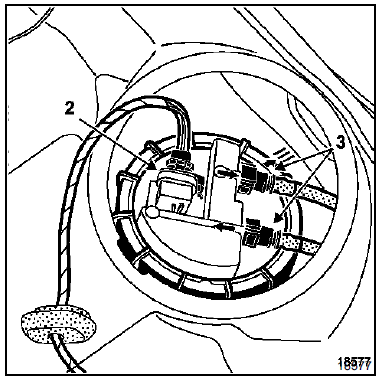

Débrancher le connecteur électrique (2) et le ou les raccord(s) rapide(s) (3).

Lever le véhicule.

Lever le véhicule.

Si nécessaire :

  • déposer le canister,
  • débrancher le capteur de hauteur de caisse,
  • déclipser la biellette du capteur de hauteur,
  • dégrafer le faisceau électrique système de surveillance de la pression des pneumatiques de la barre acoustique.

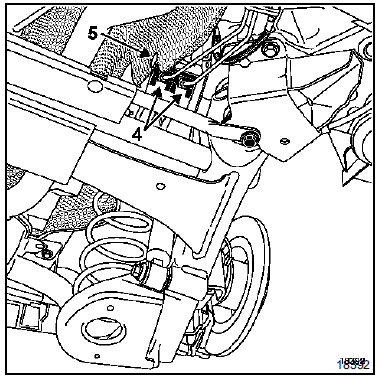

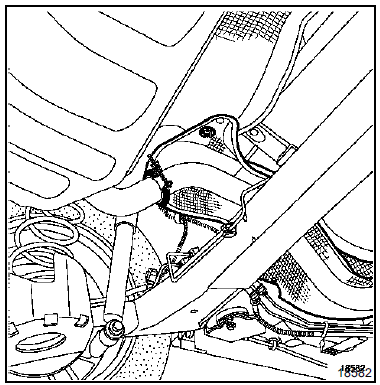

Déposer les agrafes (4) des tuyaux de freins et dégager les tuyaux de freins de la barre acoustique.

Retirer l'agrafe (5) de fixation de l'écran thermique.

Déposer la barre acoustique reliant les deux points de fixations du train arrière en déposant puis en reposant les vis l'une après l'autre.

Déposer la sonde à oxygène aval (après le

Déposer la sonde à oxygène aval (après le catalyseur).

Désolidariser le tube d'échappement de la descente d'échappement, prévoir le remplacement du joint.

Sur la motorisation L7X, déposer le pot de détente.

Déposer :

  • le collier de silencieux, laisser la ligne d'échappement reposer sur le train arrière et sur le berceau,
  • l'écran thermique.

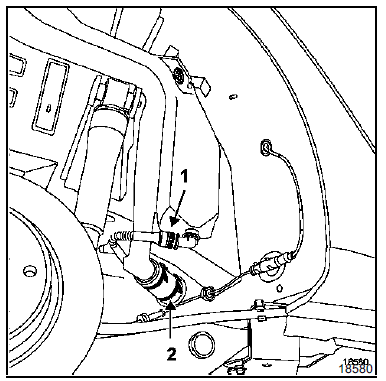

Débrancher le tuyau d'anti-refoulement (1).

Débrancher le tuyau d'anti-refoulement (1).

Déposer le collier (2) de la goulotte de remplissage, prévoir le remplacement du collier par un collier neuf.

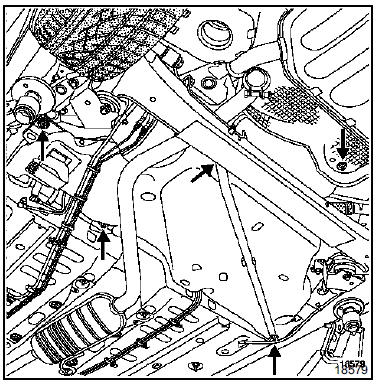

Déposer les vis de fixation du réservoir.

Déposer les vis de fixation du réservoir.

A l'aide d'une deuxième personne, déposer le réservoir en le faisant basculer sur l'avant du véhicule et ensuite en le faisant pivoter autour de l'axe du tube d'échappement.

REPOSE

REPOSE

Procéder à la repose en sens inverse de la dépose.

Prendre soin de ne pas pincer les tuyaux (risque de fuite).

Monter les raccords rapides à la main et s'assurer de leur bon encliquetage.

Prendre soin de reposer correctement l'écran thermique.

Remplacer le joint de la descente d'échappement et le collier de la goulotte de remplissage.

Serrer les vis de fixation du réservoir à 2,1 daN.m.

Serrer la sonde à oxygène à 4,5 daN.m.

Serrer les vis de train arrière à 8 daN.m.

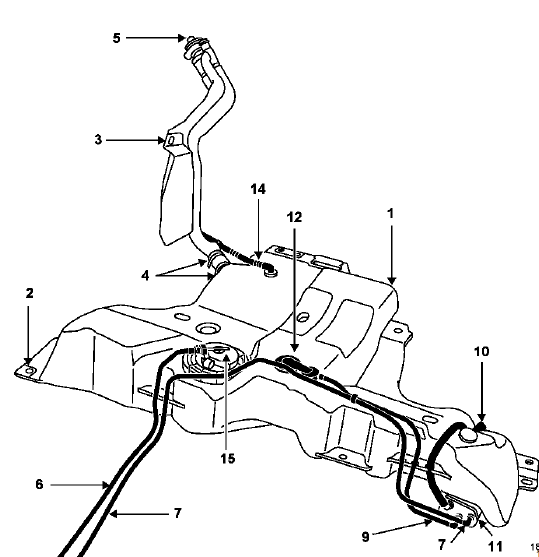

VERSION ESSENCE

VERSION ESSENCE

VERSION ESSENCE

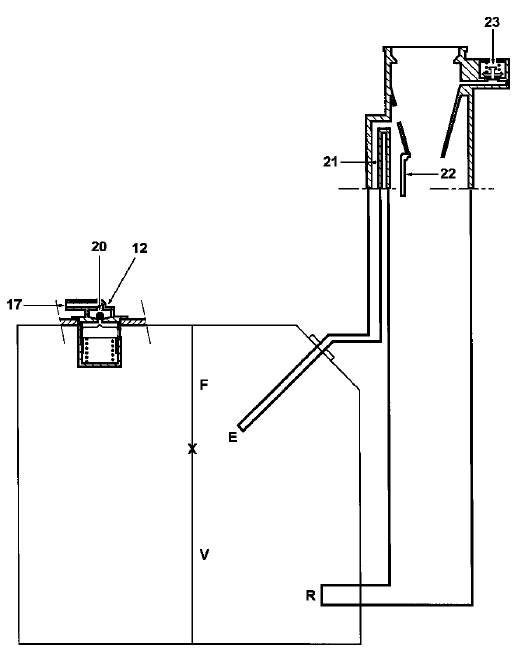

Nomenclature

Nomenclature

  1. Réservoir
  2. Vis de fixation (x5)
  3. Goulotte de remplissage
  4. Colliers de fixation de la goulotte
  5. Bouchon
  6. Tuyau d'alimentation carburant
  7. Tuyau d'alimentation en vapeur d'essence
  8. Tuyau de retour carburant
  9. Tuyau d'alimentation du canister en vapeur d'essence (venant du réservoir)
  10. Mise à l'air libre
  11. Absorbeur des vapeurs d'essence
  12. Clapet d'interdiction de sur-remplissage et clapet anti-fuite au retournement du véhicule

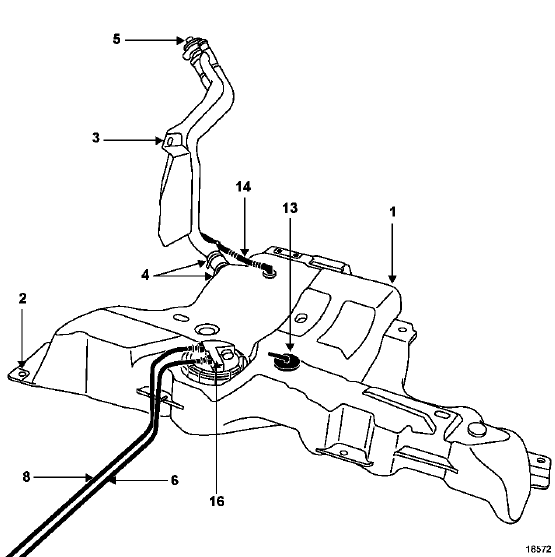

  13. Mise à l'air libre du réservoir et clapet anti-fuite au retournement du véhicule (version diesel)
  14. Tuyau anti-refoulement (dégazage au remplissage)
  15. Ensemble d'aspiration essence
  16. Ensemble d'aspiration diesel
  17. Liaison vers l'absorbeur des vapeurs d'essence
  18. Mise à l'air libre diesel
  19. Orifice de mise à l'air libre calibré
  20. Bille d'interdiction de sur-remplissage
  21. Conduit d'anti-refoulement au remplissage
  22. Clapet de restriction
  23. Clapet de sécurité surpression-dépression

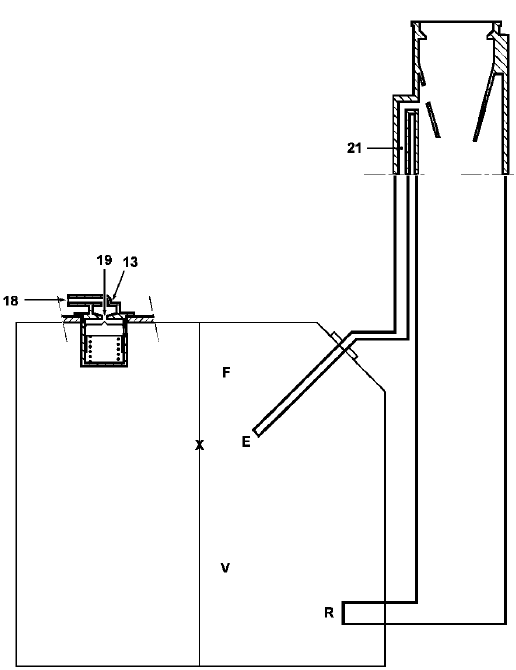

E. Orifice d'évacuation de l'air durant le remplissage.

F. Volume d'air permettant au carburant de se dilater.

R. Orifice de remplissage de carburant.

V. Volume de carburant utile.

ROLE DES CLAPETS

23. Clapet de sécurité surpressiondépression (uniquement sur les versions essence)

En cas d'obturation du circuit de recyclage des vapeurs d'essence, ce clapet évite que le réservoir ne se mette en surpression (le réservoir gonfle) ou en dépression (par consommation du carburant, le réservoir s'écrase).

22. Clapet de restriction

Ce clapet interdit l'introduction d'essence plombée ou de gazole dans le réservoir.

12 et 13. Clapet d'interdiction de surremplissage et clapet anti-fuite au retournement du véhicule

Le clapet d'interdiction de sur-remplissage (12) fonctionne grâce à la bille (20).

Véhicule au repos, lors du remplissage, la bille est en appui sur son siège, emprisonnant ainsi un volume d'air dans le réservoir.

Véhicule en mouvement, la bille (20) quitte son siège, permettant ainsi de mettre en liaison le réservoir et l'absorbeur des vapeurs d'essence.

Il est impératif, réservoir plein qu'un volume d'air demeure dans le réservoir pour permettre à l'essence contenue dans celui-ci de se dilater, sans pour autant faire exploser le réservoir.

Le clapet anti-fuite au retournement du véhicule évite que le réservoir se vide par le conduit allant à l'absorbeur des vapeurs d'essence ou par le conduit de mise à l'air libre (diesel).

Le réservoir possède un bouchon du type étanche.

La goulotte de remplissage pour carburant sans plomb possède :

  • un orifice de remplissage de diamètre plus faible et incompatible avec un pistolet de remplissage classique (le plomb aurait pour effet de polluer le système de dépollution : sonde à oxygène et pot catalytique),
  • un clapet obturant l'orifice de remplissage (de façon à éviter les émanations de vapeurs d'essence ou bien le passage inverse d'essence).
