RTA - Renault Laguna: Garniture d'assise
DEPOSE
Après avoir déposé le siège (chapitre 75A)

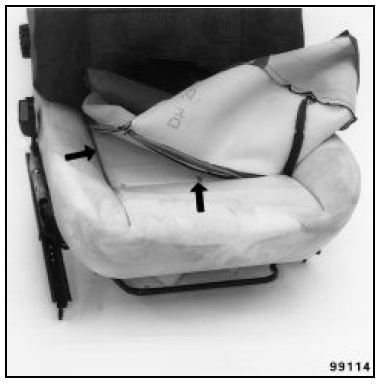

décrocher les deux élastiques de maintien de coiffe du dossier.

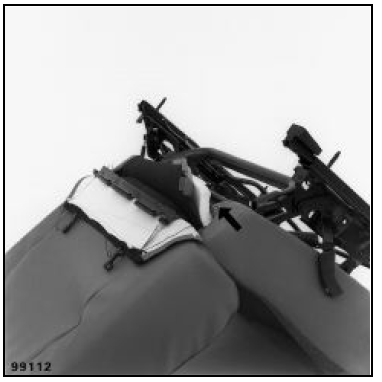

Dégager les bandes de retenue arrière de la coiffe de dossier. Déclipser les fixations de coiffe sur la cassette d'airbag, puis relever partiellement celle-ci en partie arrière.

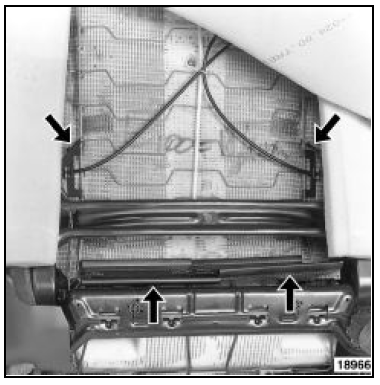

Couper les agrafes de sangle de coiffe assise. Dégager les bandes de retenue de coiffe, fixer sur la traverse arrière.
Déposer :

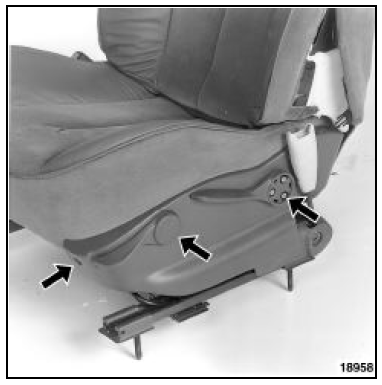

- la vis de fixation en partie avant du carter,
- la poignée de réglage du dossier (à l'aide de la pince à dégrafer),
- l'obturateur puis les trois vis de fixation de la poignée de réglage en hauteur,
- la poignée.

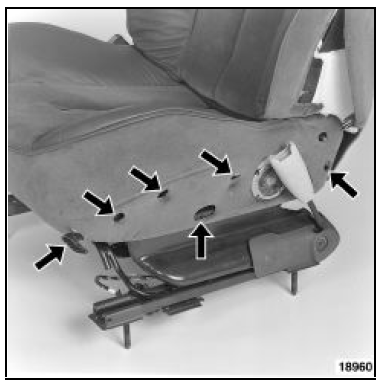

- le carter (à l'aide de la pince à dégrafer) cinq agrafes.

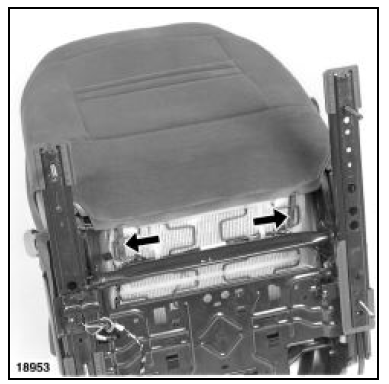

- le pion en partie avant,
- les deux agrafes métalliques.
Dégager :
- la coiffe de l'armature en partie inférieure.

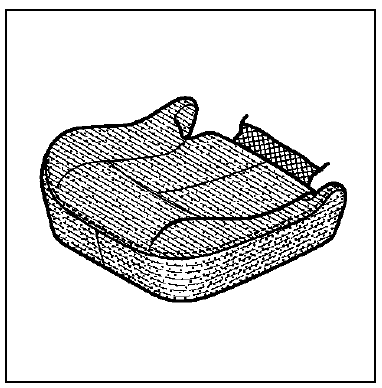

- la coiffe avec sa mousse.
REPOSE

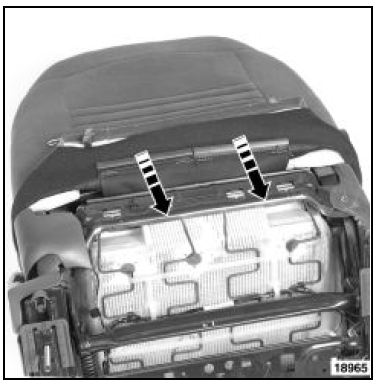

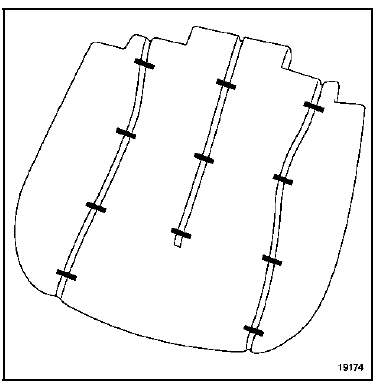

Schéma de pose des agrafes de coiffe sur tringle de mousse (I).
