RTA - Renault Laguna: Garnissage de siege arriere
Garniture de dossier 1/3
DEPOSE
Déposer :
- l'assise de siège,
- le dossier complet (chapitre 76 A)
Déclipser les enjoliveurs du bouton poussoir de serrure et de crochet de fermeture.

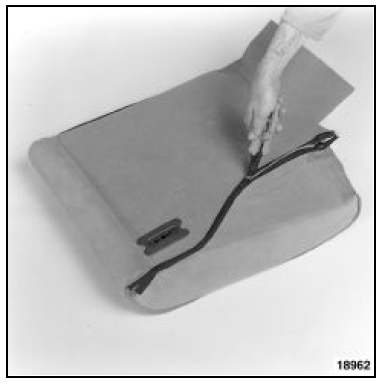

Ouvrir la fermeture à glissière.

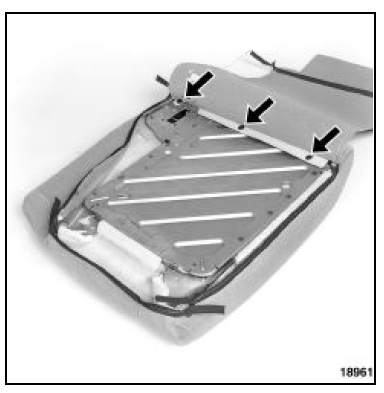

Déposer les trois agrafes de fixation.

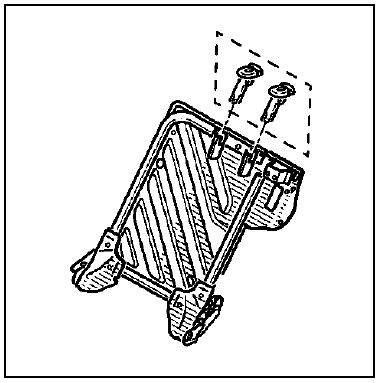

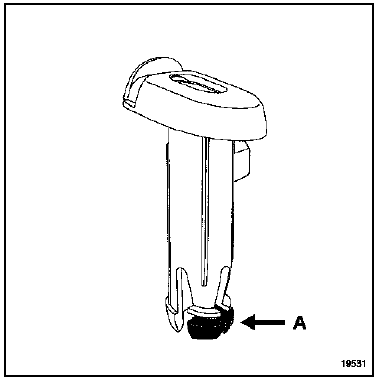

Passer entre l'armature de la mousse, puis déposer les guides repose-tête en (A).
Dégager la garniture.
REPOSE
NOTA : les fermetures à glissière se ferment à l'aide de l'outil (Car. 1558).
Garniture d'assise
DEPOSE
Après avoir déposé le siège (chapitre 75A)
décrocher les deux élastiques de maintien de coiffe du
dossier.
Dégager les bandes de ...
