RTA - Renault Laguna: Contrôle débit de pompe d'alimentation
MOTEURS TOUS TYPES
| ATTENTION : prendre garde à la quantité d'essence se trouvant dans la rampe et le raccord. Protéger les parties sensibles. |

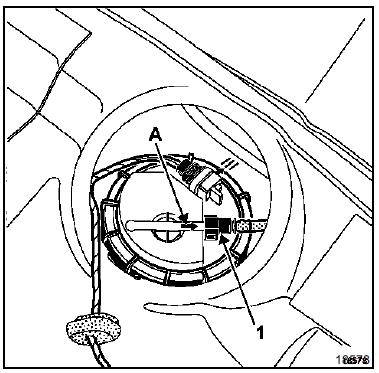

Débrancher le raccord rapide (1).
Adapter sur la sortie (A) un tuyau d'une longueur suffisante afin de faire débiter la pompe dans l'éprouvette graduée de contrôle.

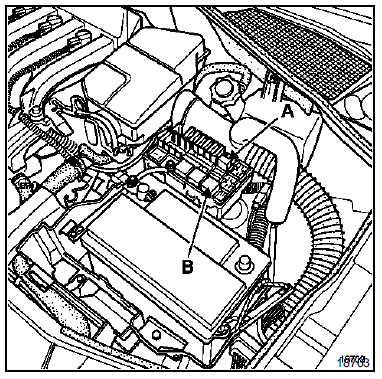

Faire tourner la pompe en shuntant les voies 3 et 5 du relais de pompe à essence.
(Relais A pour moteurs K4M et F4P et Relais B pour moteur L7X).
Relever le débit de la pompe.
Débit relevé : 80 à 120 litres/heure.
Moteur L7X

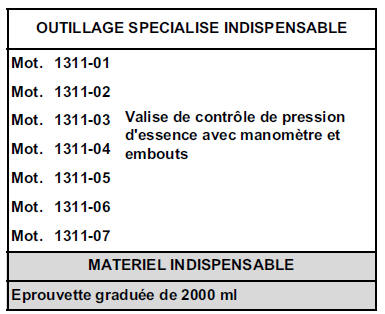

Déposer le bouchon de la prise de pression, placer le
raccord Mot. 1311-03 équipé du manomètre de
contrôle.
ATTENTION : prendre garde à la quanti ...
Dispositif antipercolation
Moteurs F4P, K4M et L7X
PRINCIPE DE FONCTIONNEMENT
Le système antipercolation est commandé
directement par calculateur d'injection.
L'information de température d'eau est re ...
