MOTEURS TOUS TYPES
GENERALITES
Le calculateur d'injection est situé sous le bac à batterie. Pour le déposer, il est nécessaire de déposer le bac à batterie qui est fixé par trois vis inviolables.
DEPOSE
Débrancher la batterie et la déposer.
Déclipser le boîtier relais du bac à batterie et écarter celui-ci.

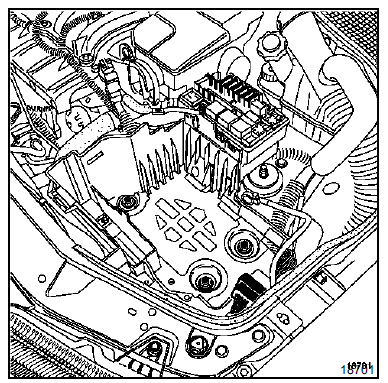

Percer les trois vis inviolables à l'aide d'un foret de 5 mm dans l'axe de la vis.
Déposer :

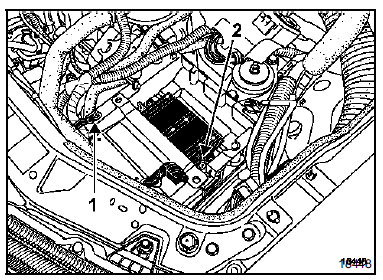

Déposer :
REPOSE
Procéder à la repose en sens inverse de la dépose.

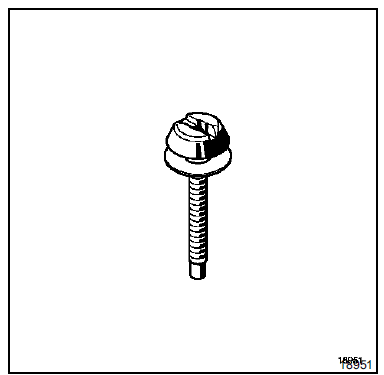

Remplacer les vis inviolables par des vis inviolables neuves.
Procéder à l'apprentissage du code d'anti-démarrage en suivant la procédure décrite dans le chapitre 82 "Anti-démarrage".
A la mise du contact le boîtier papillon doit effectuer un cycle d'apprentissage de ses butées mini et maxi.
Contrôler à l'aide de l'outil diagnostic que cet apprentissage soit bien effectué.
Si cet apprentissage n'est pas effectué, consulter le chapitre 17 diagnostic "Boîtier Papillon".
Configuration
CONSIGNES
Ces configurations sont à faire systématiquement lors de chaque
changement
d'Unité Centrale Habitacle et à vérifier lors de chaque diagnostic de panne.
Index
Libellés
Caractérisations et remarques
LC048
Survites ...
Influence des angles
Influence des différents angles sur la tenue de cap et sur l'usure des
pneumatiques des véhicules.
CARROSSAGE
C'est la comparaison des angles gauche et droit qui est importante. Une
différence supérieure à un degré
entre les deux cotes entraîne ...
Calculateur
MOTEURS K4M - F4P
AFFECTATION DES VOIES DU CALCULATEUR D'INJECTION
CONNECTEUR A
H2 ← SIGNAL POTENTIOMETRE DE PÉDALE (PISTE 1)
H3 --- MASSE POTENTIOMETRE DE PÉDALE (PISTE 1)
H4 --- MASSE PUISSANCE
G2 --- ALIMENTATION POTENTIOMETRE DE PÉDALE (PISTE 2)
G4 --- MAS ...
