RTA - Renault Laguna: Potentiomètre d'accélérateur
MOTEURS TOUS TYPES
GENERALITES
Le potentiomètre de pédale d'accélérateur est solidaire de la pédale d'accélérateur. Son remplacement entraîne le remplacement de la pédale d'accélérateur.
Il existe deux types de pédales : avec ou sans point dur.
Les véhicules équipés du régulateur/limiteur de vitesse, possèdent une pédale d'accélérateur avec un point dur en fin de course (Kick-down) Ce point dur sert à pouvoir sortir de la fonction limitation de vitesse dans le cas où le conducteur doit augmenter sa vitesse.
ATTENTION : il est possible de monter une pédale avec point dur à la place d'une pédale sans point dur. En revanche, il est interdit de monter une pédale sans point dur à la place d'une pédale avec point dur.
DEPOSE

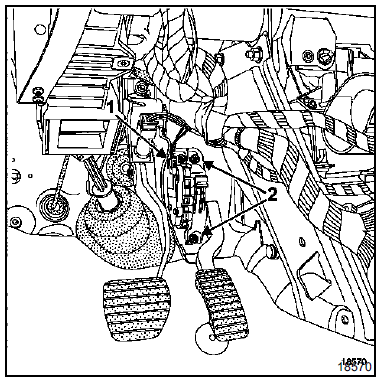

Débrancher :
- la batterie,
- le connecteur (1) de la pédale d'accélérateur.
Déposer :
- les trois vis (2) de fixation de la pédale,
- la pédale.
REPOSE
Procéder à la repose en sens inverse de la dépose.

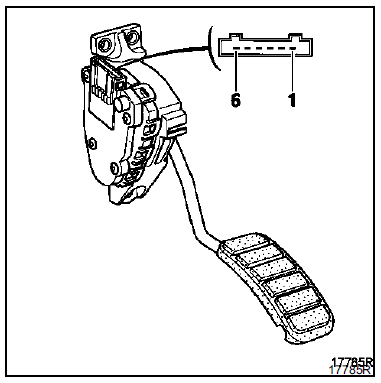

Affectation des voies :
- Masse piste 2
- Masse piste 1
- Signal piste 1
- Alimentation piste 1
- Alimentation piste 2
- Signal piste 2
NOTA : un défaut sur le potentiomètre de position pédale d'accélérateur entraîne un régime de ralenti ou de fonctionnement modifié (voir chapitre 17 "Correction du régime de ralenti").
