La résistance d'une bougie de préchauffage est de 0,6Ω
La dépose des bougies se fait sans avoir à ouvrir le circuit haute pression.
DEPOSE
Déclipser le connecteur électrique des bougies.
Nettoyer le contour des bougies pour éviter toute entrée de saleté dans le cylindre.
Desserrer puis déposer les bougies.

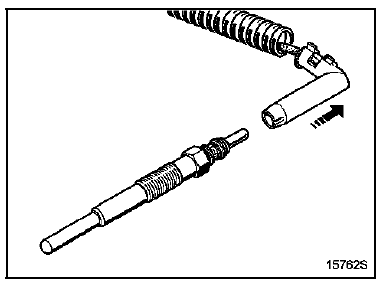

Pour desserrer la bougie du cylindre numéro 4, utiliser une douille longue radio de 10 mm associée à un cadran universel. Une fois que la bougie est desserrée, utiliser une Durit pour la dévisser complètement.
REPOSE
Pratiquer dans le sens inverse de la dépose.
Garniture d'assise
DEPOSE
Après avoir déposé le siège (chapitre 75A)
décrocher les deux élastiques de maintien de coiffe du
dossier.
Dégager les bandes de retenue arrière de la coiffe de
dossier. Déclipser les fixations de coiffe sur la ca ...
Thermoplongeur
Les quatre thermoplongeurs sont situés sur un boîtier
à eau fixé sous le collecteur au niveau de la liaison
moteur-boîte de vitesses.
Le système a pour but de réchauffer le liquide de
refroidissement.
Les thermoplongeurs sont alimentés s ...
References principales de mise en assiette
A FIXATION ARRIERE DE BERCEAU AVANT
C'est la référence principale avant.
1-Mécanique avant déposée
NOTA :
du coté gauche, le trou est rond,
du coté droit, c'est une boutonnière.
En cas de remplacement du support arrière de
ber ...
