RTA - Renault Laguna: Tableau de bord
REMPLACEMENT
L'espacement de l'autonomie de vidange peut être modifié par les outils de diagnostic dans le calculateur d'injection.
DEPOSE
Entrer en dialogue à l'aide de l'outil de diagnostic afin de verrouiller le calculateur d'airbag.
NOTA : le verrouillage du boîtier électronique d'airbag permet également de déverrouiller le verrou électrique de colonne de direction.
Débrancher la batterie.
Déposer :

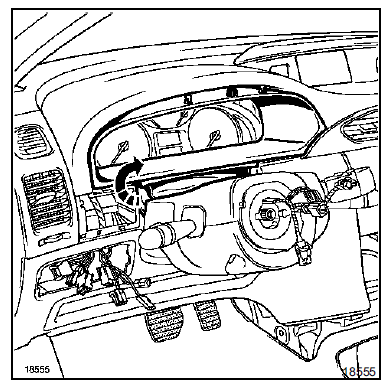

- l'enjoliveur de tableau de bord clipsé sur la planche de bord,
- la coquille supérieure de volant,

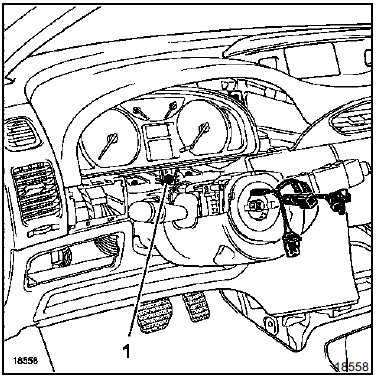

- la vis de fixation (1) du tableau de bord.
Débrancher les deux connecteurs.
REPOSE
Rebrancher et repositionner le tableau de bord.

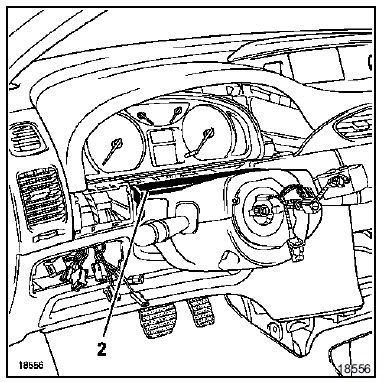

Mettre en place la coquille supérieure de volant, puis positionner le cache en cuir (2) (voir illustration).
Reposer l'enjoliveur de tableau de bord sur la planche de bord.
IMPORTANT : en cas de tableau de bord à grand afficheur, effectuer les configurations nécessaires.

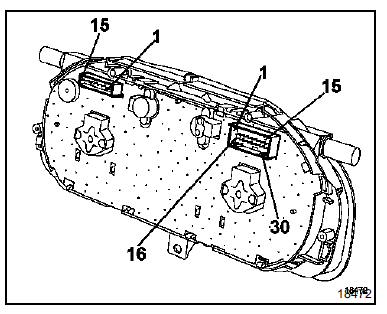

BRANCHEMENT (le plus complet)
Connecteur rouge
- non utilisé
- touche discrétion (*)
- non utilisé
- non utilisé
- rhéostat éclairage
- touche défilement ADAC
- non utilisé
- multiplexage synthèse de parole (*)
- non utilisé
- multiplexage
- multiplexage
- ligne diagnostic (*)
- multiplexage synthèse de parole (*)
- non utilisé
- non utilisé
Connecteur gris
- témoin contacteur ouverture porte (*)
- témoin clignotant droit
- témoin clignotant gauche
- + avant contact
- voyant antidémarrage
- témoin ceinture (*)
- non utilisé
- témoin feux de croisement
- témoin feux de route
- non utilisé
- témoin feu de brouillard arrière
- témoin feux de brouillard avant
- témoin mini lave glace
- témoin charge batterie
- témoin siège chauffant
- + après contact
- non utilisé
- témoin alerte pression d'huile
- information capot (*)
- non utilisé
- capteur niveau d'huile
- signal jauge à carburant
- non utilisé
- masse
- masse jauge à carburant
- masse capteur de niveau d'huile
- témoin feux de positions
- touche répétition (*)
- témoin frein de stationnement
- témoin incident freinage
(*) : Haut de Gamme
Planche de bord
IMPORTANT : toutes les interventions sur les
systèmes airbags et prétensionneurs doivent
être effectuées par du personnel qualifié ayant
reçu une formation. ...
Tableau de bord bas de gamme
GENERALITES
Le tableau de bord bas de gamme regroupe les
fonctions suivantes :
fonction indication par aiguilles
vitesse véhicule
compte-tours
température d'eau
niveau ...
