RTA - Renault Laguna: Satellite de commande de radio
BRANCHEMENT
La commande d'autoradio au volant est raccordée :
- à l'afficheur central de planche de bord
- à l'Unité Centrale de Communication si le véhicule est équipé du système d'aide à la navigation Carminat (consulter le chapitre 83).

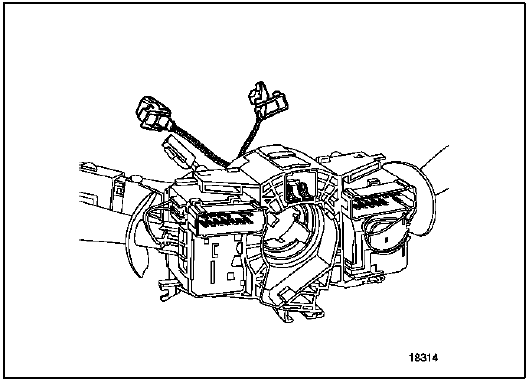

Manette d'éclairage

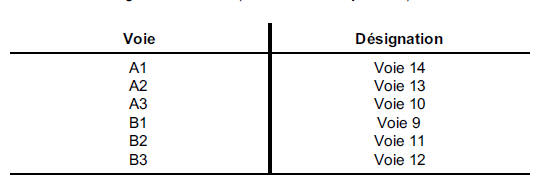

BRANCHEMENT (le plus complet)
NOTA : Il est possible de contrôler les commandes de feux à
l'ohmmètre.
La commande de l'avertisseur sonore passe par le connecteur (C) via ...
Capteur de pluie
NOTA : pour le fonctionnement de l'essuyage,
consulter le chapitre 85.
...
