Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse extrême avant pour une collision avant.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

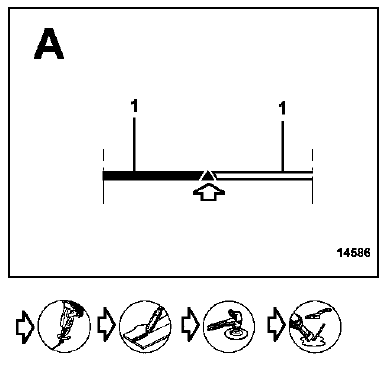

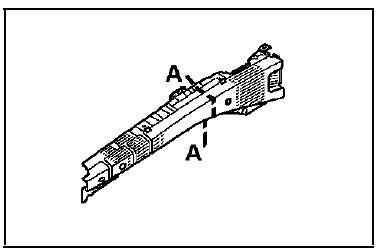

  • partielle (suivant la coupe A-A),
  • complète.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Renfort choc

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

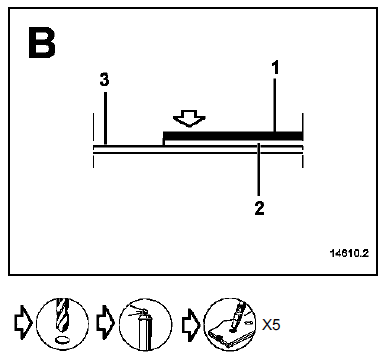

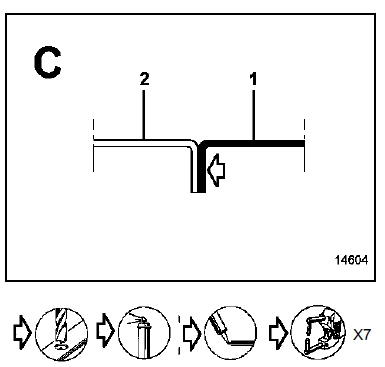

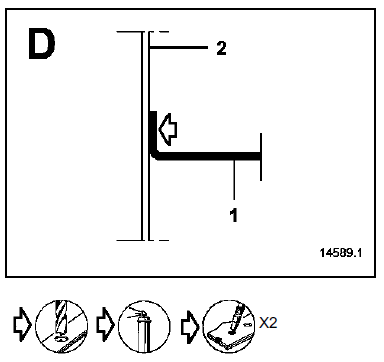

  1. Renfort de côté d'auvent - 0,7/1,2
  2. Côté d'auvent - 1,2/2
  3. Chapelle d'amortisseur -  2

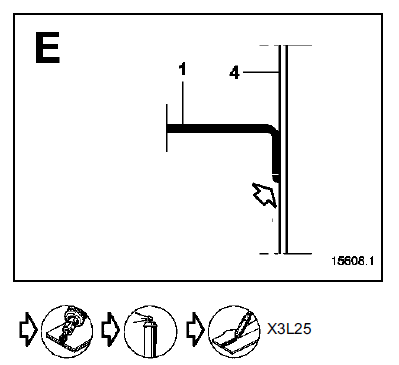

  4. Pied avant -1

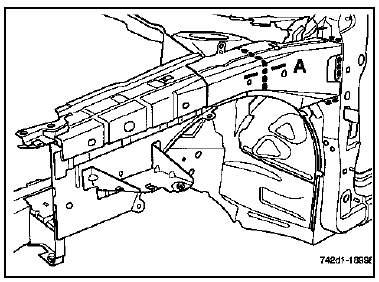

Remplacement partiel

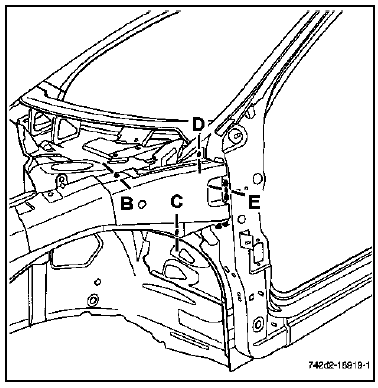

Remplacement complet

Remplacement complet
