RTA - Renault Laguna: References de positionnement des pieces remplacees
F. FIXATION SUPERIEURE D'AMORTISSEUR AVANT
Le calibre est en appui sous la coupelle d'amortisseur et se centre dans les trous de fixation de l'amortisseur.
Il est à utiliser lors du remplacement :
- du passage de roue,
- d'un demi-bloc avant,
Il est également utilisé lors d'un redressage.

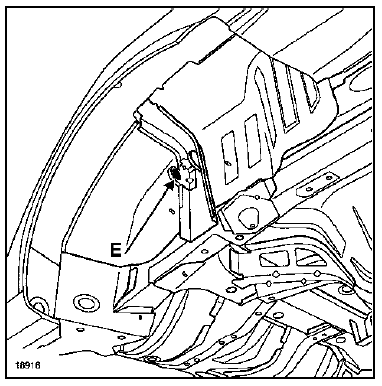

E. FIXATION D'AMOTISSEUR ARRIERE
Le calibre est centré et fixé dans l'axe de l'amortisseur Il est à utiliser lors du remplacement :
- du passage de roue intérieur arrière,

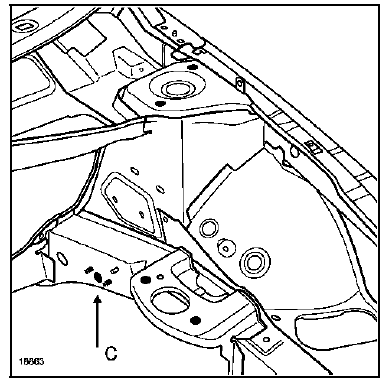

C. FIXATION AVANT DE BERCEAU AVANT
Mécanique avant déposée Le calibre est en appui sous les pions (1) de positionnement de la partie avant du berceau et peut être fixé dans le trou de fixation de berceau.
Il est à utiliser lors du remplacement :
- d'un longeron avant partiel ou complet,
- d'un demi-bloc.

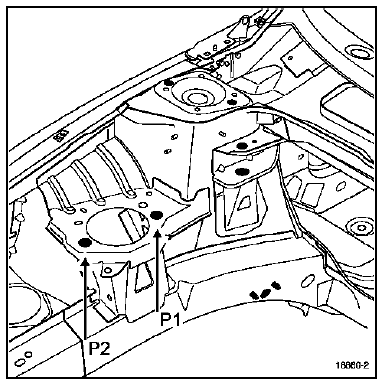

P. FIXATION MOTEUR
Le calibre vient se placer par dessus l'appui moteur, il se centre dans les trous de fixation du patin.
Il est à utilisé avec mécanique déposée pour le remplacement d'un demi-bloc avant.

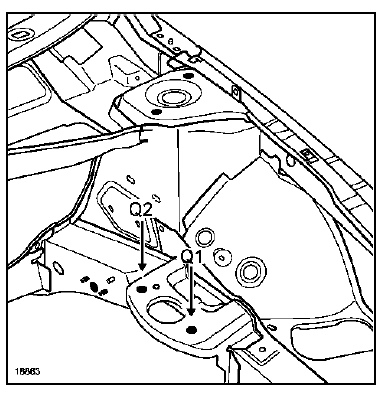

Q. FIXATION BOITE DE VITESSE
Le calibre vient se placer par dessous l'appui boîte de vitesses, il se centre dans les trous de fixation du patin.
Il est à utiliser avec mécanique déposée pour le remplacement d'un demi-bloc avant.

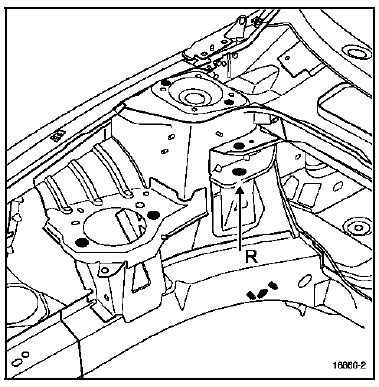

R. FIXATION TIRANT MOTEUR
Le calibre vient se placer dans la chape du tirant, il se fixe en lieu et place de celui-ci.
Il est à utiliser pour la mise en référence géométrique de la chape de tirant.

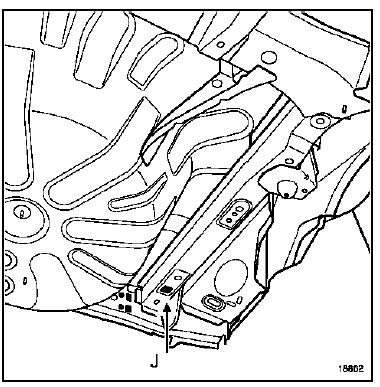

J. EXTREMITE DE LONGERON ARRIERE
Le calibre vient en appui sous le longeron et est centré dans le trou pilote.
Il est à utiliser avec mécanique en place :
- pour la remise en ligne du longeron,
Il est également utilisé avec mécanique déposée, dans les mêmes conditions, pour le remplacement du longeron.

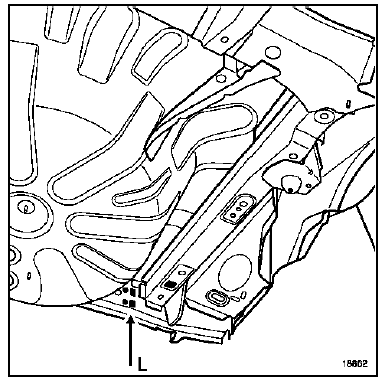

L. TRAVERSE DE JUPE
Le calibre vient en appui verticalement contre la traverse de jupe, puis se centre dans le poinçonnage de fixation d'attelage de remorque.
Il est utilisé pour le remplacement de l'ensemble jupe arrière avec ou sans mécanique.
References complementaire de mise en assiette
Ce sont des références provisoires destinées à remplacer les principales,
lorsque ces dernières ont été affectées
par le choc.
