RTA - Renault Laguna: References complementaire de mise en assiette

RTA - Renault Laguna / Généralités véhicule / Collision / Mise au marbre / References complementaire de mise en assiette

Ce sont des références provisoires destinées à remplacer les principales, lorsque ces dernières ont été affectées par le choc.

Ces points permettent de soutenir le véhicule en complément à une référence principale du coté du choc, et n'ont qu'une relative précision d'alignement véhicule.

NOTA IMPORTANT : ces points ne sont à utiliser que dans les cas précités, il est inutile de les mettre en place lorsque les références principales (A et B) sont correctes.

Cette fonction de référence complémentaire peut également être remplie par les points de contrôles des extrémités de longeron avant pour un choc arrière et inversement.

M. PILOTE SOUS PLANCHER AVANT (longeron avant partie centrale)

Le point M a également pour fonction de positionner la

Le point M a également pour fonction de positionner la pièce remplacée.

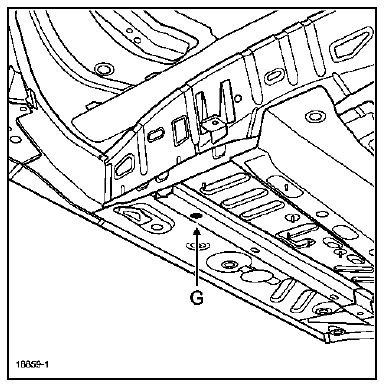

G. EXTREMITE ARRIERE DE LONGERON AVANT

Ce point a également une fonction de référence de

Ce point a également une fonction de référence de positionnement lors du remplacement d'une partie arrière de longeron avant.

    References principales de mise en assiette
    A FIXATION ARRIERE DE BERCEAU AVANT C'est la référence principale avant. 1-Mécanique avant déposée NOTA : du coté gauche, le trou est rond, du cot&ea ...

    References de positionnement des pieces remplacees
    F. FIXATION SUPERIEURE D'AMORTISSEUR AVANT Le calibre est en appui sous la coupelle d'amortisseur et se centre dans les trous de fixation de l'amortisseur. Il est à utiliser lors du r ...
