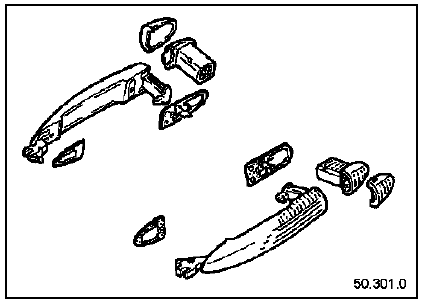

RTA - Renault Laguna: Poignée extérieure de porte

DEPOSE

DEPOSE

Déposer l'obturateur.

Déposer l'obturateur.

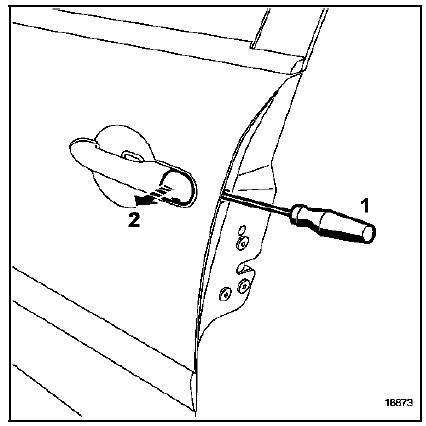

Dévisser la vis (1) (étoile T 20) sans la déposer de façon à dégager le barillet (2).

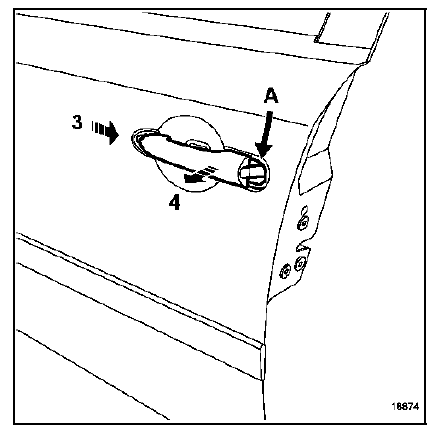

Dégager la poignée (3) puis (4).

Dégager la poignée (3) puis (4).

REPOSE

Vérifier la mise en place du joint de la poignée de porte (A).
