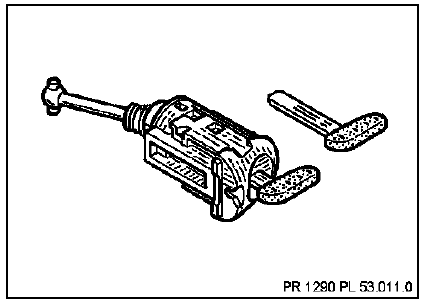

RTA - Renault Laguna: Barillet de porte avant
DEPOSE

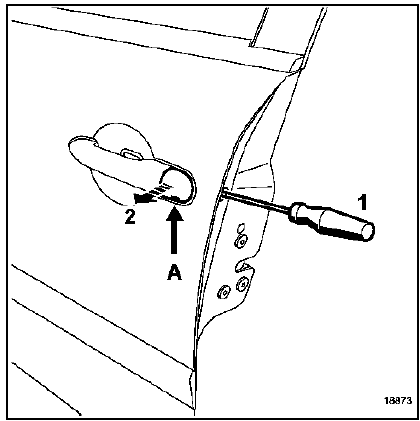

Déposer :
- le cache barillet (A),
- l'obturateur puis dévisser la vis (1)
(étoile T 20) sans la déposer.
Dégager le barillet (2)
NOTA : Il est possible de dépose le cache barillet en (A) sans dépose le barillet.
