L'ECRAN

  • Il permet de visualiser :
  • les différents menus
  • l'orientation de la destination
  • la distance de la destination
  • les schémas du trajet
  • la distance du prochain changement de direction
  • des cartographies
  • etc...

Il s'allume quelques secondes après la mise du contact :

  • Si l'écran était en veille à la précédente coupure du contact, seuls la température extérieure, la montre, l'afficheur de la radio (si celle-ci est allumée) et les données de pression des pneumatiques s'affichent.

    Pour activer le système CARMINAT, solliciter la molette du clavier, un menu de consigne pour l'utilisateur apparaît. Valider "OK" par un appui sur la molette, le menu "Sommaire" apparaît.

  • Si CARMINAT était actif à la précédente coupure du contact, la température extérieure, la montre, l'afficheur de la radio (si celle-ci est allumée) et les données de pression des pneumatiques et un menu de consigne pour l'utilisateur s'affichent. Valider "OK" par un appui sur la molette, le menu "Sommaire" apparaît, CARMINAT peut être activé.

Il s'éteint totalement environ 40 secondes après la coupure du contact.

NOTA :

  • la luminosité de l'écran peut être modifiée à l'aide des touches + et - éclairage du clavier :
  • en position jour (feux de position éteint)
  • en position nuit (feux de position allumés).
  • La couleur de l'écran peut être modifiée par les menus "Réglage" puis "Configuration écran" :
  • couleurs de jour en bleu ou bleu foncé (feux de position éteints).
  • couleur de nuit en bleu ou bleu foncé (feux de position allumés).

Particularités à la radio

Si les véhicules sont équipés d'une radio d'origine, l'afficheur apparaîtra sur l'écran (radio allumée uniquement) dans le bandeau.

Lors d'un changement de réglage de celle-ci, l'afficheur radio occupe alors tout l'écran (plus grande visibilité).

IMPORTANT : si l'écran n'affiche pas les données de l'autoradio, procéder à l'initialisation du système.

Particularités de la montre

La montre est mise automatiquement à l'heure par la liaison satellites (GPS).

L'heure affichée peut être modifiée à l'aide du menu "Réglage de l'heure" après avoir sélectionné "Réglage" :

  • format horaire = sur 12 ou 24 heures,
  • réglage heure = permet de modifier l'heure par rapport à l'heure satellites,
  • Décalage heure = indication de la différence d'heure entre la montre du véhicule et les satellites.

Par conséquent, lors d'un branchement de la batterie ou du calculateur de navigation, ne pas remettre la montre à l'heure par le "Réglage de l'heure" mais en sortant le véhicule à l'extérieur (liaison satellite correcte). Sinon, la différence d'heure introduite s'ajoutera à la valeur donnée par la liaison satellite.

IMPORTANT : pour le nettoyage de l'écran ne pas utiliser de produit de nettoyage (nettoyage avec un chiffon doux sec ou légèrement humide).

DEPOSE REPOSE

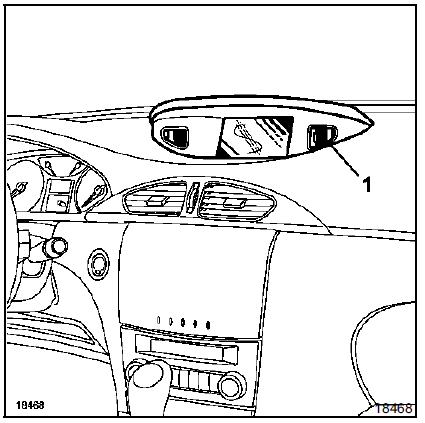

Contact coupé, déposer :

  • les deux caches situés de part et d'autre de l'écran,
  • les vis de fixation (1),
  • la casquette d'écran en la déclipsant.

Débrancher le connecteur de liaison avec le

Débrancher le connecteur de liaison avec le calculateur.

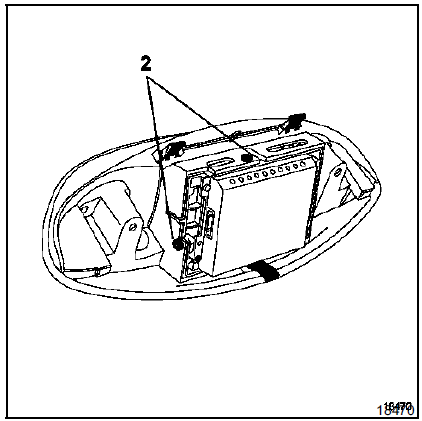

Déposer les vis de fixation (2) de l'écran sur le support

Déposer les vis de fixation (2) de l'écran sur le support afin de les désolidariser.

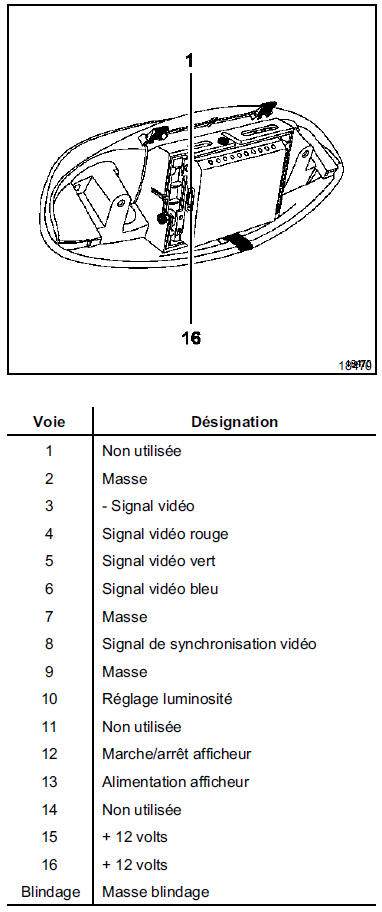

BRANCHEMENTS

Antenne

    Calculateur
    LE CALCULATEUR ELECTRONIQUE DE NAVIGATION (lecteur CD ROM) Pour fonctionner, celui-ci utilise des capteurs qui perçoivent les mouvements du véhicule. Le capteur tachymetrique du v&ea ...

    Antenne
    L'ANTENNE GPS/ GSM (simple bande) Elle assure la réception des satellites afin de permettre au calculateur électronique de navigation (lecteur CD ROM ) de localiser le véhicule ...
