Le remplacement de cette pièce est une opération complémentaire au remplacement d'un coté d'auvent pour une collision latérale.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

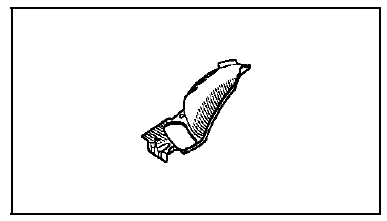

COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.

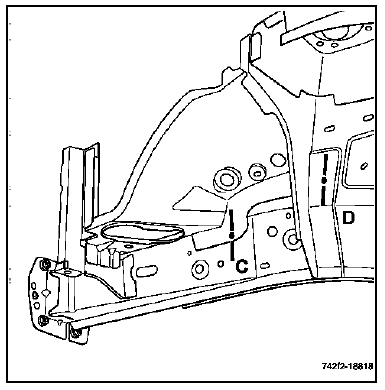

PIECES CONCERNEES (épaisseur en mm) :






Côté d'auvent
Passage de roueMoteurs tous types
IMPORTANT
le boîtier papillon motorisé n'est pas
démontable.
Il est interdit de modifier la position de la vis de
butée (A).
Moteurs K4M et F4P
Moteur L7X
AFFECTATION DES VOIES
Connecteur du boîtier papillon motorisé :
Masse pot ...
Enjoliveur extérieur de montant de porte arrière
DEPOSE
Déposer l'agrafe de fixation du joint (A) du montant
avant de porte.
Passer un couteau à mastic (non tranchant) entre les
montants de porte et les enjoliveurs (1).
A l'aide du pistolet à air chaud, décoller l'enjoliveur en
(1) puis le dégager ...
Arbres de localisation de pannes
Le tableau de
bord s'allume, s'éteint en alternance ;
on entend les relais claquer
CONSIGNES
La tension batterie n'est pas suffisante pour alimenter le système.
Vérifier la tension.
APRES REPARATION
Pensez à effacer les pannes.
Le + accessoire
n'est pas com ...
