Notice d'utilisation - Renault Laguna III: Pare-soleil

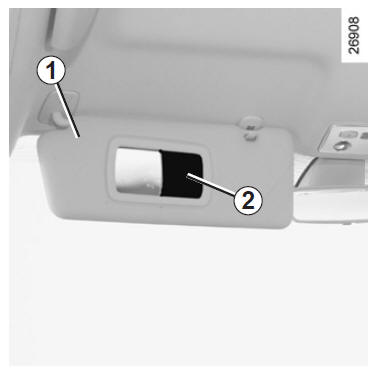

Pare-soleil avant
Pare-soleil avant
Abaissez le pare-soleil 1 sur le parebrise ou déclippez-le et tournez-le sur la vitre latérale.
Miroirs de courtoisie
Faites glisser le couvercle 2, suivant véhicule, le miroir est éclairé.

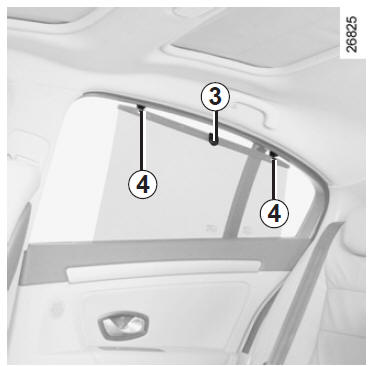

Store pare-soleil latéral
Store pare-soleil latéral
Tirez vers le haut le pare-soleil à l'aide de la languette 3 jusqu'à venir engager les crochets 4 dans leur logement (assurez- vous du bon encliquetage des crochets).

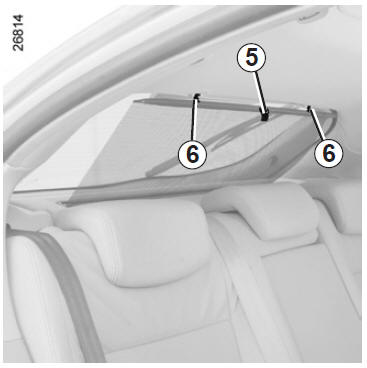

Store pare-soleil arrière
Store pare-soleil arrière
Tirez vers le haut le pare-soleil à l'aide de la languette 5 jusqu'à venir engager les crochets 6 dans leur logement (assurez- vous du bon encliquetage des crochets).
Lève-vitres électriques, toit ouvrant électrique
Ils fonctionnent contact mis ou contact
coupé jusqu'à l'ouverture de la porte
conducteur (limité à environ 5 minutes).
Sécurité occupants arri&egrav ...
Éclairage intérieur
Plafonnier
Basculez l'interrupteur 2, vous obtenez
selon la position :
un éclairage permanent ;
un éclairage commandé par l'ouverture
de l'une des portes. Il s'é ...
