RTA - Renault Laguna: Moteurs K4M et F4P
DEPOSE
Débrancher la batterie.
Déposer le boîtier de filtre à air (voir chapitre 12 Mélange carburé "Admission d'air").

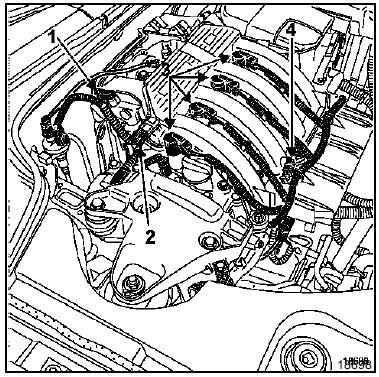

Débrancher :
- le connecteur du boîtier papillon motorisé (1),
- le capteur de pression d'air absolue (2),
- les bobines (3),
- le capteur de temperature d'air (4).
Déposer :
- les trois vis de fixation du boîtier papillon,
- le boîtier papillon,
- les sept vis du collecteur d'admission,
- le collecteur d'admission.
REPOSE
Reposer en sens inverse de la dépose.

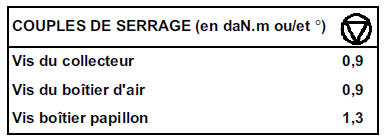

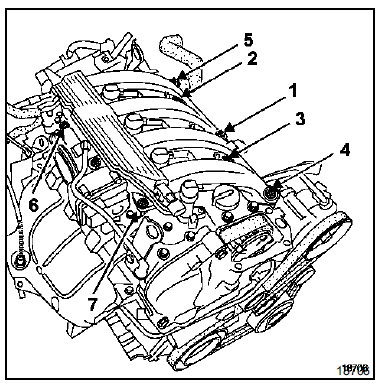

Nota : respecter le couple de serrage des vis du collecteur d'admission, du boîtier papillon et l'ordre de serrage préconisé.
Prévoir le remplacement des joints toriques d'étanchéité du collecteur et du boîtier papillon.
Moteur L7X
DEPOSE
Débrancher la batterie.
La dépose du collecteur d'admission nécessite la
dépose du boîtier papillon motorisé (voir chapitre 12
Mélange ca ...
