METHODE DE SERRAGE CULASSE
RAPPEL : afin d'obtenir un serrage correct des vis, retirer avec une seringue l'huile pouvant se trouver dans les trous de fixation de culasse.
Préserrer vis par vis à 2 daN.m dans l'ordre préconisé.
Desserrer complètement en procédant vis par vis.

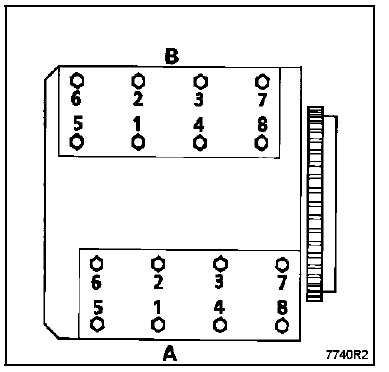

Préserrer vis par vis à 1,5 daN.m puis effectuer un serrage angulaire de 225'suivant l'ordre de serrage : 07-

Moteur F9Q
Pneumatiques rouesBouteille déshydratante
DEPOSE
Débrancher la batterie.
Vidanger le circuit réfrigérant à l'aide de la station de
charge (voir chapitre 62 "Généralités").
Dégager le vase d'expansion.
Déposer :
les deux vis de la plaque de protection (A) ...
Pompe à eau
MOTEURS F4P-K4M
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.
Vidanger le circuit de refroidissement par la Durit
inférieure de radiateur moteur.
Déposer :
la courroie de distribution (vo ...
Calculateur
AFFECTION DES VOIES
CONNECTEUR A
H2 −−− ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 2)
F1 ←ENTREE POTENTIOMETRE DE CHARGE (PISTE 2)
F3 ← ENTREE CONTACTEUR DE STOP
E1 --- ALIMENTATION POTENTIOMETRE DE CHARGE (PISTE 1)
E2 ← ENTREE CONTACTEUR D'EMBRAYAGE
C1 & ...
