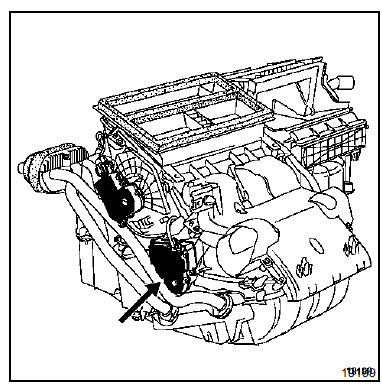

MOTEUR DE MIXAGE GAUCHE

Le moteur de mixage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.
DEPOSE

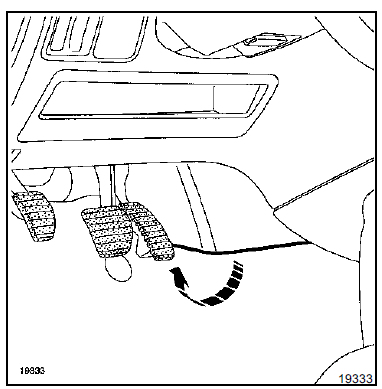

Déposer l'habillage.

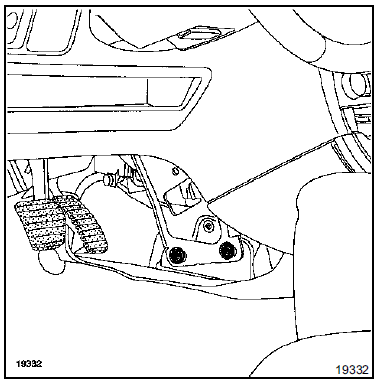

Déposer les quatre vis de maintien du renfort.

Débrancher la connectique.
Déposer :
REPOSE
Procéder en sens inverse de la dépose.

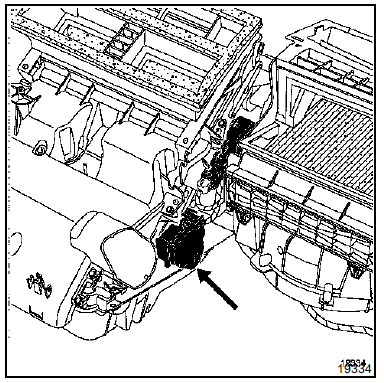

MOTEUR DE MIXAGE DROIT

Le moteur de mixage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation.

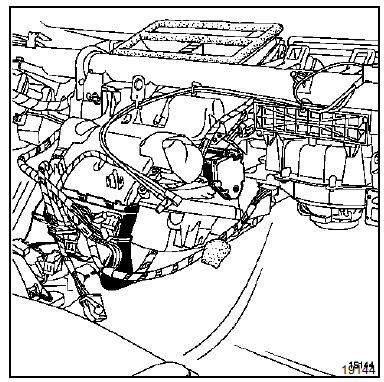

Le moteur de mixage droit est accessible après avoir déposé la planche de bord (voir méthode dépose de l'évaporateur).

DEPOSE
Débrancher la connectique.
Déposer :
REPOSE
Procéder en sens inverse de la dépose.
Moteur de recyclage
Moteur de distributionSoupape régulatrice de pression
Moteur F9Q
Le poumon (A) de la soupape de régulation de
pression est commandé par une électrovanne (B)
pilotée par le calculateur d'injection. Cette
électrovanne fait varier, en fonction des plages de
fonctionnement du moteur, la dépression qui permet
...
Toit ouvrant
DEPOSE : Après avoir déposé la garniture de pavillon (chapitre 71 N)
et avoir rabattu tous les dossiers de sieges
Déposer les douze vis de fixation (A)
Débrancher les quatre tuyaux d'évacuation d'eau (B)
A deux opérateurs :
dép ...
Garniture d'entrée de coffre break
DEPOSE
Soulever le tapis de coffre
Déposer :
les deux vis d'anneaux d'arrimage (A),
la garniture.
REPOSE
Respecter le sens de montage des anneaux
d'arrimage (B), avec leurs entretoises (C).
...
