RTA - Renault Laguna: Enjoliveur de gouttière break
DEPOSE

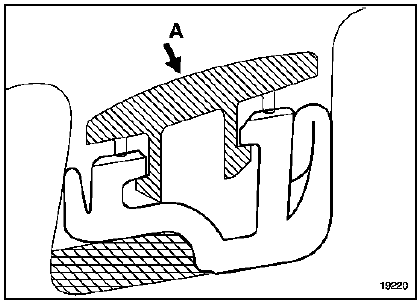

A l'aide de l'outil de dépose de poignées de virage (Car. 1597), protégé en son extrémité par du ruban de masquage, déclipser l'enjoliveur (A) en commençant par la partie arrière.
Enjoliveur extérieur de montant de porte arrière
DEPOSE
Déposer l'agrafe de fixation du joint (A) du montant
avant de porte.
Passer un couteau à mastic (non tranchant) entre les
montants de porte et les enjoliveurs (1).
...
Barre de galerie
DEPOSE
A l'aide de l'outil Car. 1597 (protégé par du ruban de
masquage en son extrémité),
déposer :
les caches de fixation avant et arrière,
...
D'autres materiaux:
Pré-catalyseur arrière
Moteur L7X
DEPOSE
La dépose du pré-catalyseur arrière nécessite la
dépose du pré-catalyseur de banc avant.
Déposer :
la manche à air (1),
la goulotte du faisceau électrique (2).
Débrancher :
le bo&ic ...
Bouteille déshydratante
DEPOSE
Débrancher la batterie.
Vidanger le circuit réfrigérant à l'aide de la station de
charge (voir chapitre 62 "Généralités").
Dégager le vase d'expansion.
Déposer :
les deux vis de la plaque de protection (A) ...
Préliminaire
Ce diagnostic générique est valable pour tous les tableaux de bord haut de
gamme (tableau avec une
matrice centrale montée sur les Laguna et dont le VDIAG est : 04).
Pour le tableau de bord bas de gamme, reportez-vous à la partie traitement des
effets clients.
...
