RTA - Renault Laguna: Enjoliveur extérieur de montant de porte arrière
DEPOSE

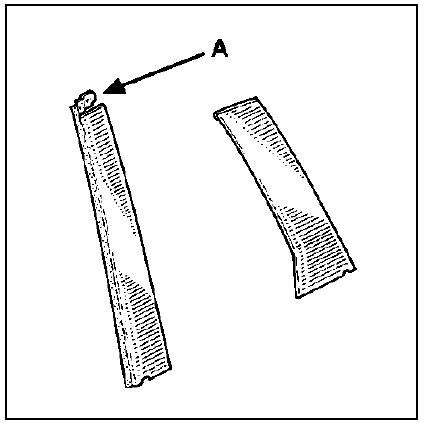

Déposer l'agrafe de fixation du joint (A) du montant avant de porte.

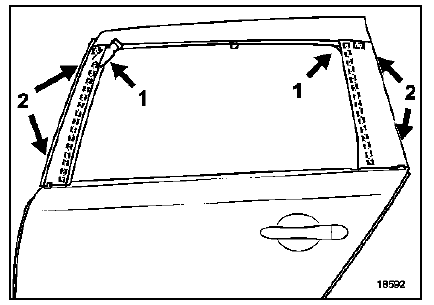

Passer un couteau à mastic (non tranchant) entre les montants de porte et les enjoliveurs (1).
A l'aide du pistolet à air chaud, décoller l'enjoliveur en (1) puis le dégager en (2).
Enjoliveur extérieur de montant de porte avant
DEPOSE
Passer un couteau à mastic (non tranchant) entre le
montant de porte et l'enjoliveur.
A l'aide du pistolet à air chaud, décoller l'enjoliveur en
(1). ...
