JH3
REMPLACEMENT
Le remplacement du joint à lèvre s'effectue après avoir ouvert la boîte de vitesses.
Consulter la fascicule : B.V. JH / JR
JR5 / PR6
REMPLACEMENT

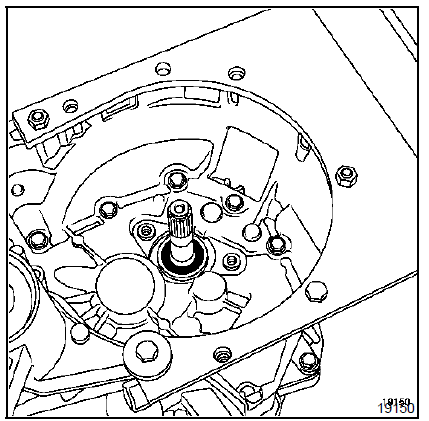

Cette opération s'effectue après avoir désaccouplé la boîte de vitesses du moteur.
DEPOSE
A l'aide d'un foret ∅ 2,5 mm, percer un trou dans le joint.
ATTENTION DE NE PAS RAYER L'ARBRE OU LA PORTEE DE JOINT.
Placer une vis dans le joint et l'extraire à l'aide d'une pince.
REPOSE

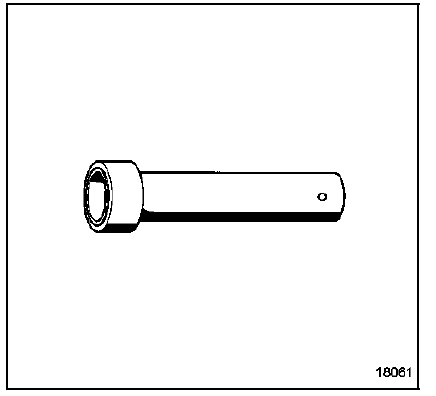

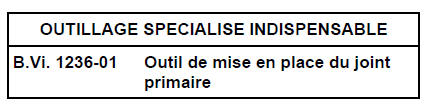

Placer un joint neuf muni de son protecteur à l'aide de l'outil B.Vi. 1236-01.
Retirer le protecteur.
Reposer le tube-guide.
