RTA - Renault Laguna: Filtre à air - clapet de retenue du servofrein
REMPLACEMENT DU FILTRE A AIR
Pour le remplacement du filtre à air (F), il n'est pas nécessaire de déposer le servofrein.
Sous le pédalier, à l'aide d'un tournevis ou d'un crochet métallique, extraire le filtre usager (F).

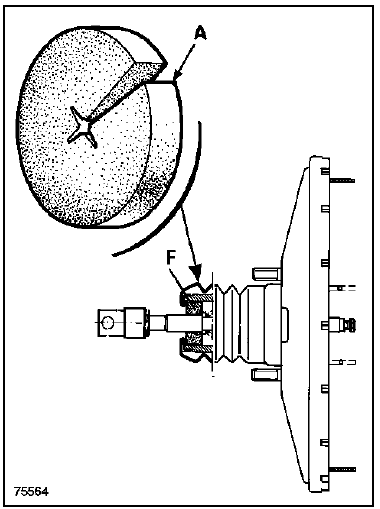

Couper en A le filtre neuf (voir figure) et l'engager autour de la tige puis le faire pénétrer dans son logement en veillant à l'étendre dans tout l'alésage, pour éviter les passages d'air non filtré.
REMPLACEMENT DU CLAPET DE RETENUE
Cette opération peut être effectuée sur le véhicule.
DEPOSE
Débrancher le tube d'arrivée de dépression au servofrein.

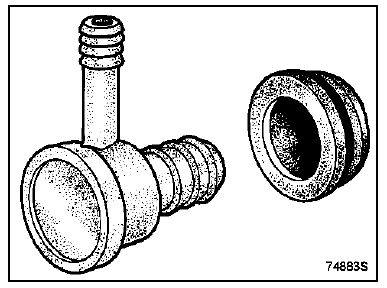

Tirer en tournant le clapet de retenue pour le dégager de la rondelle d'étanchéité en caoutchouc.
REPOSE
Vérifier l'état de la rondelle d'étanchéité et du clapet de retenue.
Remplacer les pièces défectueuses.
Remettre l'ensemble en place.
