Le remplacement de cette pièce est une opération de base.

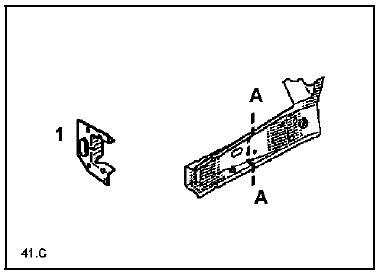

Pour effectuer cette opération, il sera nécessaire de commander en supplément le renfort de fixation de traverse extrême avant (1).
Cette opération peut s'effectuer suivant deux possibilités :
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée
IMPORTANT :

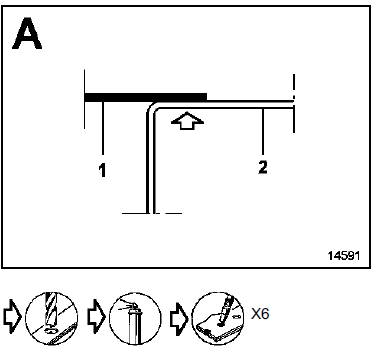

La fermeture de longeron avant est composée de deux tôles d'épaisseurs différentes raboutées (soudées) ensemble.

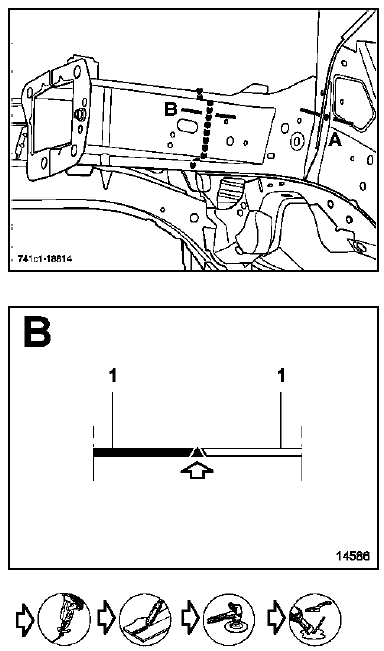

C'est juste derrière cette ligne de raboutage que s'effectue la coupe partielle A-A.
L'utilisation du banc de réparation est indispensable pour le remplacement de cette pièce.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire)
COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Renfort intérieur
Elément de fermeture
Ecrous sertis
PIECES CONCERNEES (épaisseur en mm) :
Remplacement partiel
Remplacement complet
Enjoliveur de bas de hayon break
DEPOSE
Déposer la vis de fixation centrale (A) (étoile T 20).
Insérer l'outil de dépose des vitres de rétroviseur
(Car. 1363) entre le hayon et l'enjoliveur.
Faire levier en (1).
Déposer l'enjoliveur en (2). ...
Préliminaire
Outillage indispensable pour intervention sur le Système de
surveillance de la pression des pneumatiques
Outils de diagnostic CLIP et NXR uniquement.
Excitateur de valves référence : MS-1607 (si cet outil est disponible
dans votre atelier).
Bornier réfé ...
Rhéostat d'éclairge
RHEOSTAT D'ECLAIRAGE
Pour déposer le rhéostat, déposer la platine support
de rhéostat puis débrancher les connecteurs (selon
équipement).
Déclipser le rhéostat (A) de la platine support.
BRANCHEMENT
ATTENTION : Deux rhéosta ...
