Le remplacement de cette pièce est une opération complémentaire liée au remplacement de la fermeture de longeron avant pour une collision avant.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

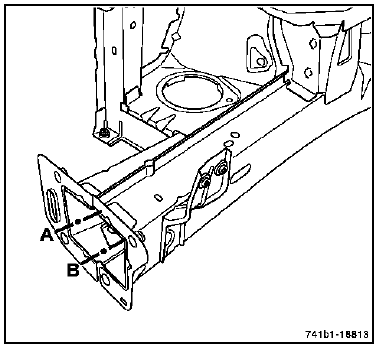

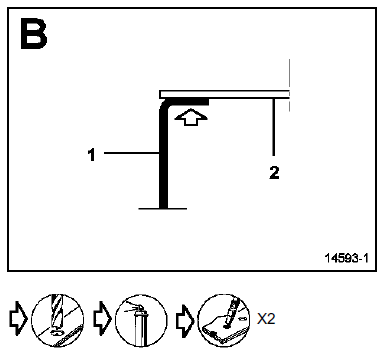

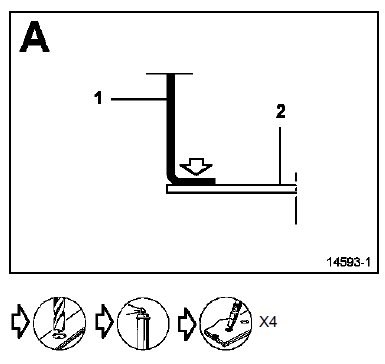

La traverse extrême avant doit être utilisée comme gabarit pour le positionnement de la pièce.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

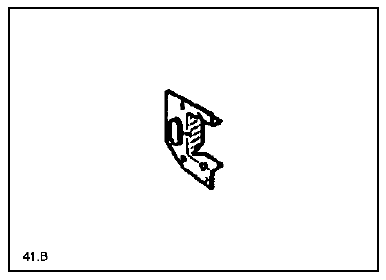

COMPOSITION DE LA PIECE M.P.R.
Pièce assemblée avec :
Plaque support
Ecrous sertis
PIECES CONCERNEES (épaisseur en mm) :
Sonde évaporateur
La sonde évaporateur a pour but d'informer la
température en sortie d'évaporateur.
C'est une thermistance à coefficient de température
négative (CTN).
DEPOSE
Déposer l'habillage.
Déposer les quatre vis de maintien du renfort.
...
Bouclier avant
DEPOSE
Déposer :
les trois vis et l'agrafe inférieure (A) de fixation des
protecteurs intérieurs d'aile avant,
les vis de fixation du ski (B) (M6 tête 10)
les vis de fixation (C) (étoile T20),
les agrafes (D) puis dégager partiell ...
Éclairages et signalisations extérieurs
Feux de position
Feux de position
Tournez la bague 2
jusqu'à
l'apparition du symbole en face du
repère 3.
Le tableau de bord s'éclaire. On peut
en régler l'intensité lumineuse en tournant
la molette 4.
Feux de
croisement
Fonctionnement ...
