RTA - Renault Laguna: Doublure de montant de baie

Le remplacement de cette pièce est une opération complémentaire au remplacement de la partie avant de côté de caisse pour une collision latérale avant.

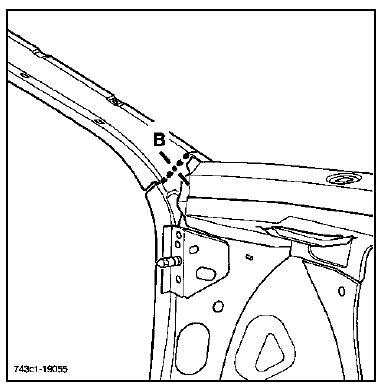

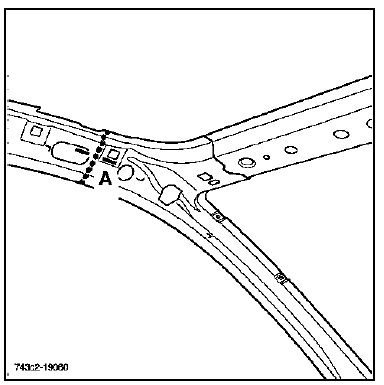

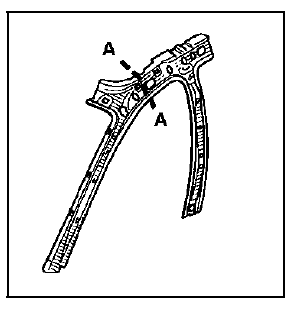

Cette opération peut également s'effectuer partiellement en complément au remplacement d'un pied milieu ou d'un pied avant suivant la coupe A-A (conserver la partie avant ou arrière suivant le cas).

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

IMPORTANT

La doublure de montant de baie est composée de deux tôles d'épaisseur différentes raboutées (soudées) ensemble.

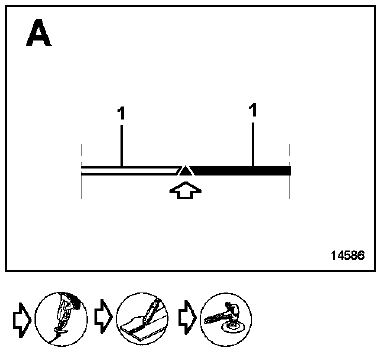

La coupe partielle A-A, s'effectue avant la ligne de raboutage.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Ecrou serti

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

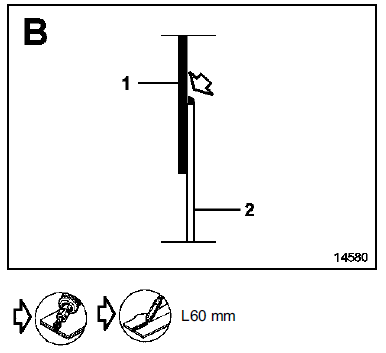

  1. Doublure de montant de baie - 1.5
  2. Côté d'auvent - 0,7/2
