RTA - Renault Laguna: Pied milieu

Le remplacement de cette pièce est une opération de base pour une collision latérale avant.

Pour effectuer cette opération, il sera nécessaire de commander en supplément, l'insert gonflant de pied milieu.

IMPORTANT

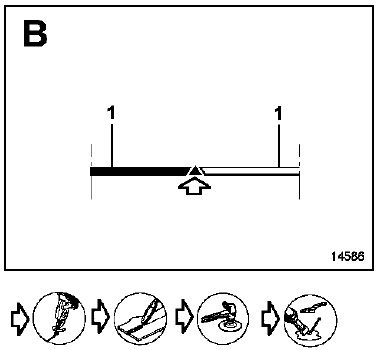

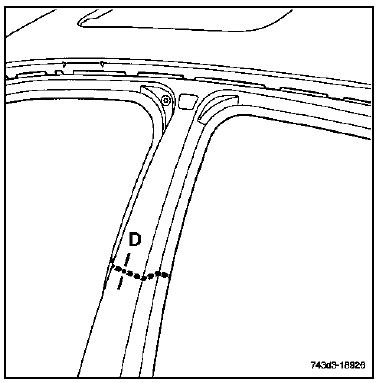

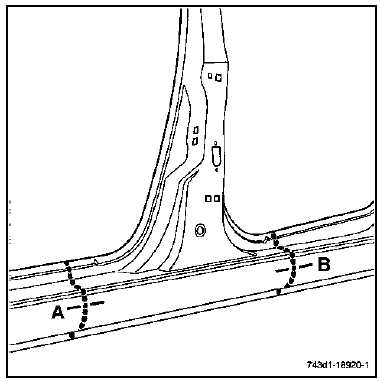

Le pied milieu est à découper dans la partie avant de côté de caisse, les coupes donner dans la méthode peuvent donc évoluer selon le degré du choc.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

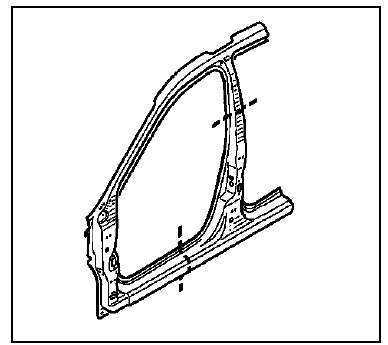

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Renfort de charnière inférieur

Renfort de pied

Support joint double étanchéité

Goujon soudé

Ecrou serti

Vis soudée

Renfort d'articulation

Cage de fixation charnière

Plaque de fixation charnière

Renfort charnière

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Pied milieu - 1
  2. Renfort de pied milieu - 1.8

RAPPEL : Il sera nécessaire de remplacer l'insert

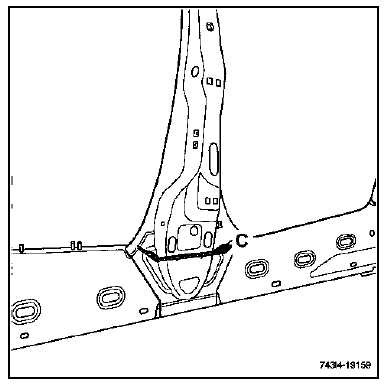

RAPPEL : Il sera nécessaire de remplacer l'insert gonflant (C) (voir méthode décrite dans le chapitre 43A).

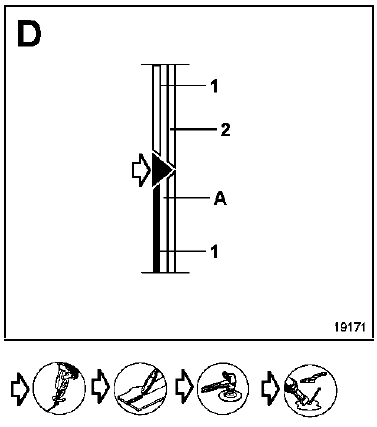

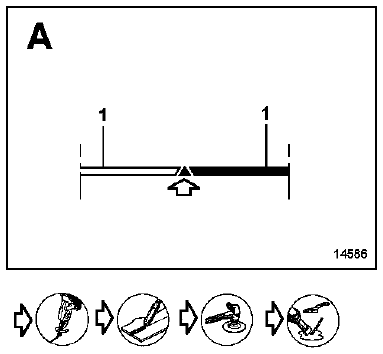

NOTA : La zone A est vide.

NOTA : La zone A est vide.
