PARTICULARITE

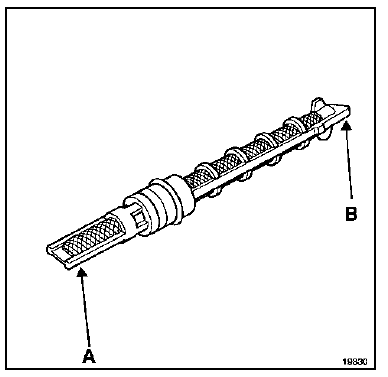

Le véhicule du type "Laguna" est équipé d'un détendeur dit à orifice calibré.

A → côté évaporateur
B → côté condenseur
DEPOSE
Débrancher la batterie.
Vidanger le circuit réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

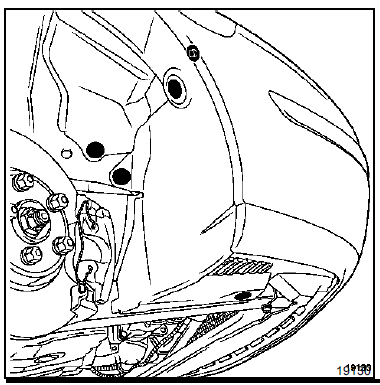

Déposer partiellement le pare-boue gauche.

Déposer :

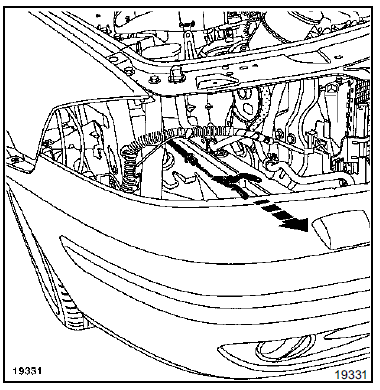

Dégager le bocal de direction assistée.

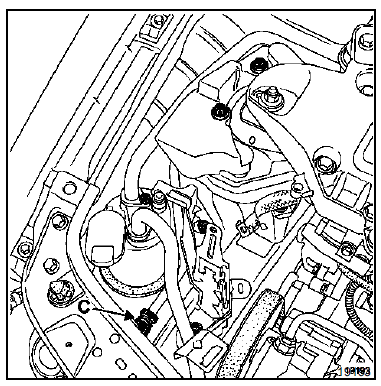

Dévisser le raccord (C).

A l'aide d'une pince à bec long, sortir le détendeur.

REPOSE
Huiler les joints des tuyaux avec de l'huile préconisée.
Procéder en sens inverse de la dépose.
Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").
Lors du remplacement du détendeur, rajouter 10 ml d'huile préconisée dans le compresseur.
