RTA - Renault Laguna: Compresseur

K4M/F4P/F9Q

DEPOSE

Débrancher la batterie.

Vidanger le circuit réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

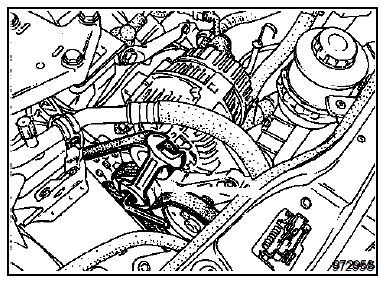

Desserrer la vis 6 pans creux (7 mm sur plat) du galet tendeur de courroie et à l'aide d'une clé plate (22 mm) détendre la courroie.

Il est à noter que toute courroie déposée doit être remplacée.

Déposer :

Déposer :

  • la protection sous moteur,
  • les tuyaux de climatisation.

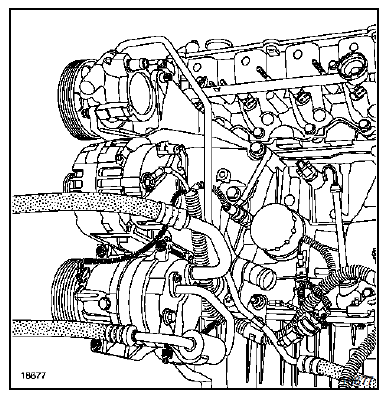

Débrancher les connecteurs du compresseur.

Déposer les trois fixations du compresseur.

REPOSE

REPOSE

Au remontage, le compresseur, s'il est remplacé, est livré avec son plein d'huile.

IMPORTANT : Respecter rigoureusement les consignes relatives aux compléments d'huile lors des interventions sur les éléments du circuit de conditionnement d'air.

Huiler les joints des tuyaux avec de l'huile préconisée.

Procéder en sens inverse de la dépose.

Serrer les vis de fixation des tuyaux de réfrigérant sur le compresseur à 3 daN.m.

Effectuer le remplissage de circuit de fluide réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

L7X

DEPOSE

Débrancher la batterie.

Vidanger le circuit réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").

Déposer :

  • la protection sous moteur,
  • le passage de roue droite,

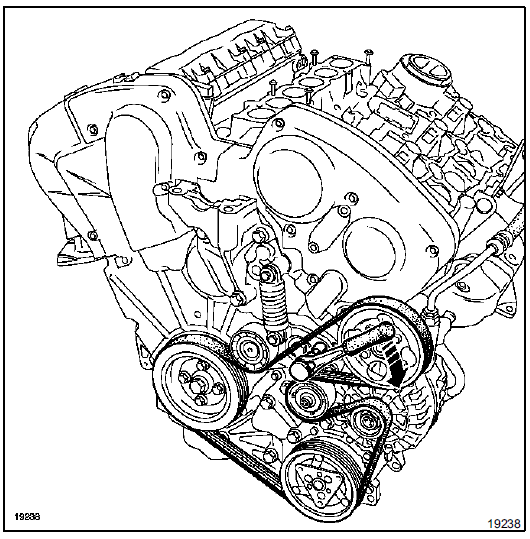

  • la vis de maintien de galet tendeur de courroie accessoires (voir chapitre 07).

Il est à noter que toute courroie déposée doit être remplacée.

Débrancher les connecteurs du compresseur.

Débrancher les connecteurs du compresseur.

Déposer :

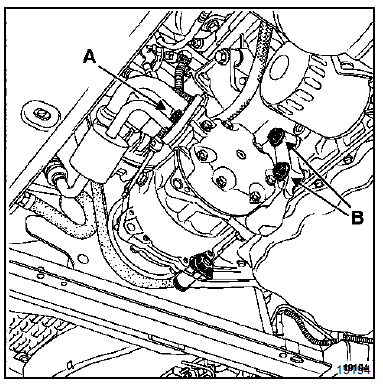

  • la vis de fixation des tuyaux (A) sur le compresseur,
  • les deux vis de fixation du support arrière (B) du compresseur,

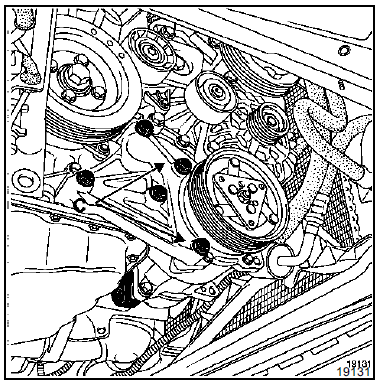

  • les deux vis de fixation (C) du support avant du compresseur.

REPOSE

REPOSE

Au remontage, le compresseur, s'il est remplacé, est livré avec son plein d'huile.

IMPORTANT : Respecter rigoureusement les consignes relatives aux compléments d'huile lors des interventions sur les éléments du circuit de conditionnement d'air.

Huiler les joints des tuyaux avec de l'huile préconisée.

Procéder en sens inverse de la dépose.

Serrer la vis de fixation des tuyaux du réfrigérant sur le compresseur à 3 daN.m.

Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge (voir chapitre 62 "Généralités").
