Manuel du conducteur

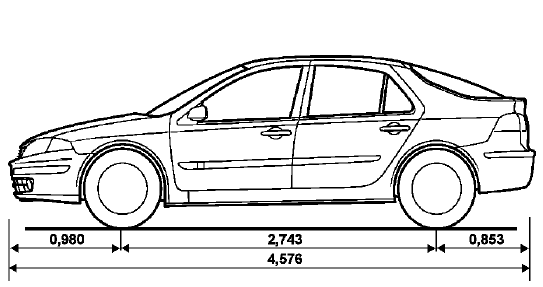

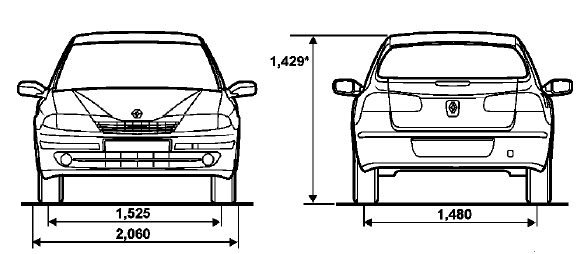

Dimensions en mètre
* A vide
Caracteristiques
Moteur - Embrayage - Boîte de vitessesMoteurs tous types
IMPORTANT
le boîtier papillon motorisé n'est pas
démontable.
Il est interdit de modifier la position de la vis de
butée (A).
Moteurs K4M et F4P
Moteur L7X
AFFECTATION DES VOIES
Connecteur du boîtier papillon motorisé :
Masse pot ...
Transmission transversale avant
DEPOSE COTE ROUE
Véhicule sur un pont à deux colonnes.
Déposer :
les roues avant,
l'écrou du moyeu,
l'écrou de rotule de biellette de direction (A),
les vis de fixation inférieure d'amortisseur (B).
Repousser la transmiss ...
References principales de mise en assiette
A FIXATION ARRIERE DE BERCEAU AVANT
C'est la référence principale avant.
1-Mécanique avant déposée
NOTA :
du coté gauche, le trou est rond,
du coté droit, c'est une boutonnière.
En cas de remplacement du support arrière de
ber ...
