RTA - Renault Laguna: Cric rouleur - Chandelles
Sigle sécurité (précautions
particulières à respecter lors d'une intervention).
L'utilisation d'un
cric rouleur implique
obligatoirement l'emploi de chandelles
appropriées.
Il est interdit de lever le véhicule en prenant appui sous les bras de suspension avant ou sous le train arrière.

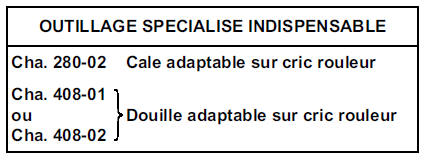

Suivant le type de cric rouleur, utiliser les douilles Cha. 408-01 ou Cha. 408-02 pour placer la cale Cha. 280-02.

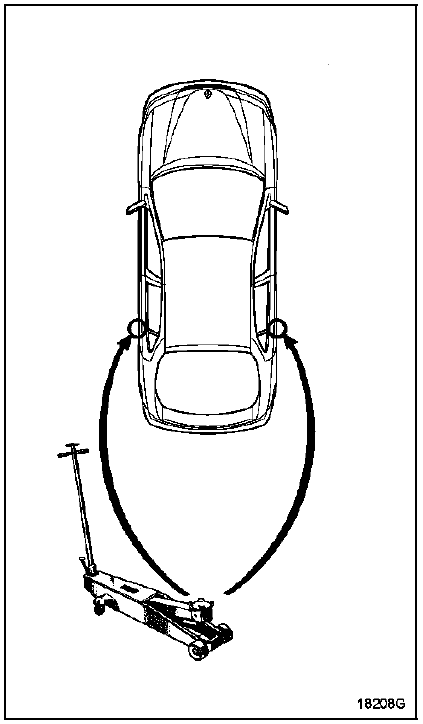

Pour lever l'avant ou l'arrière, prendre appui sous les points de levage du cric de bord.

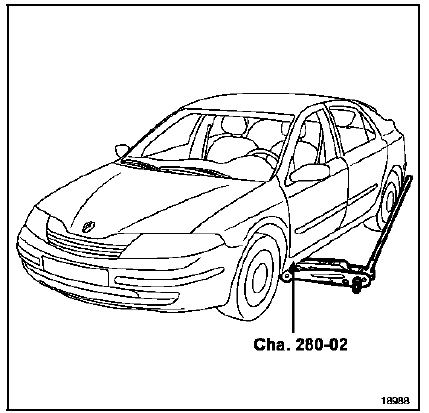

CRIC ROULEUR LATERALEMENT
Utiliser la cale Cha. 280-02.
Prendre appui sous le bavolet au niveau de la porte avant.
Positionner la feuillure correctement dans la rainure de la cale.
CHANDELLES
Pour mettre le véhicule sur chandelles, les positionner obligatoirement :
- soit sous les renforts prévus pour soulever le véhicule avec le cric de l'équipement de bord,
- soit sous les plots situés derrière les renforts.
Le positionnement des chandelles à l'arrière s'effectue en levant le véhicule latéralement.
