CONSIGNES

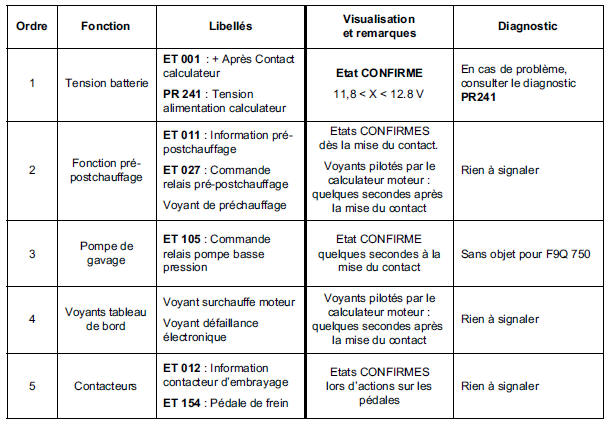

Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.
Conditions d'exécution : Moteur arrêté, sous contact.

CONSIGNES
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.

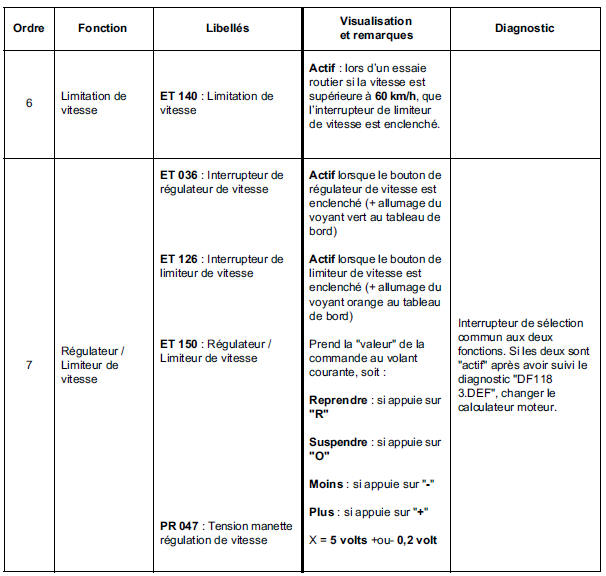

Conditions d'exécution : Moteur arrêté, sous contact (sauf ET 140).

CONSIGNES
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.

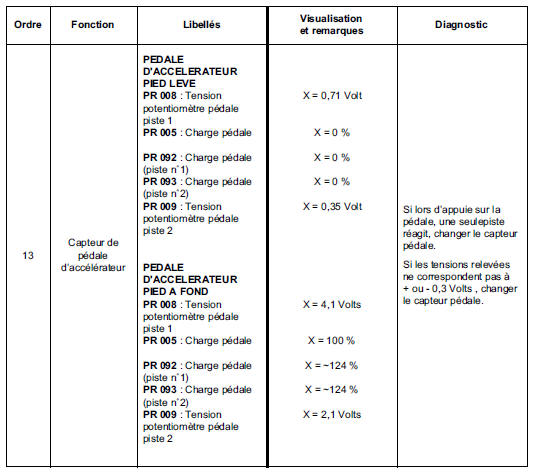

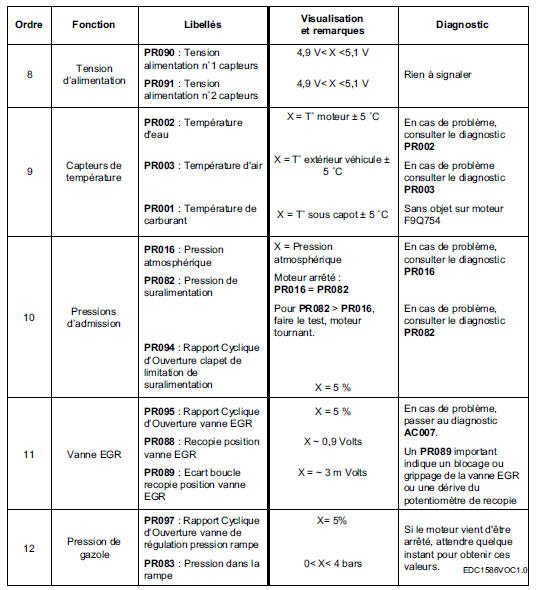

Conditions d'exécution : Moteur arrêté, sous contact.


CONSIGNES
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.

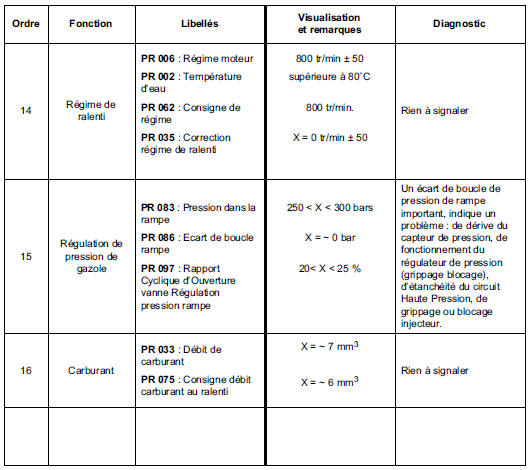

Conditions d'exécution : Moteur chaud au ralenti, sans consommateur.

CONSIGNES
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.

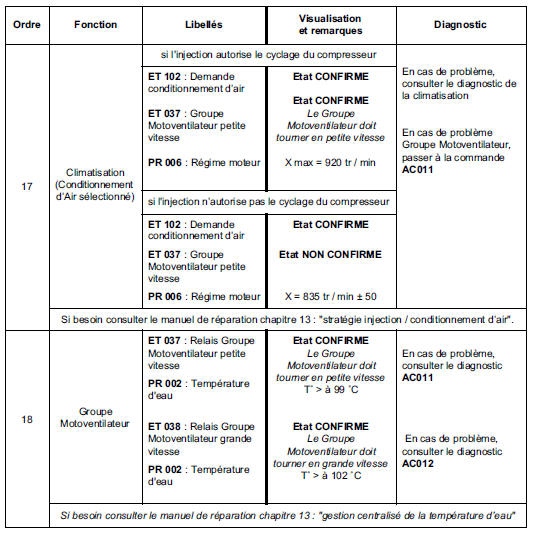

Conditions d'exécution : Moteur chaud au ralenti, sans consommateur électrique.

CONSIGNES
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.
Conditions d'exécution : Moteur arrêté, sous contact.

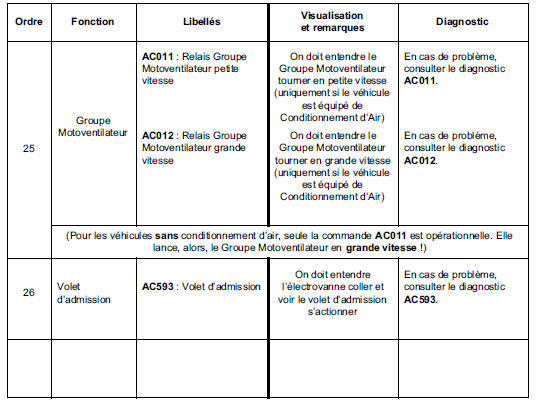

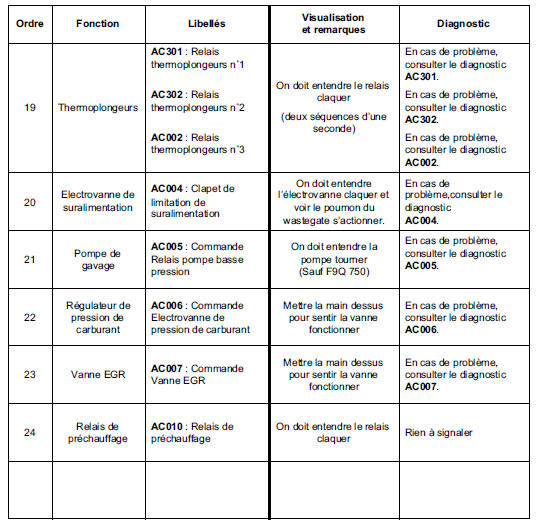

Interprétation des défauts
Interprétation des commandesInterprétation des états
GMV petite
vitesse
GMV grande vitesse
CONSIGNES
Si le fonctionnement du groupe motoventilateur ne se fait pas comme
indiqués, faire
un contrôle complet du circuit groupe motoventilateur (voir dans diagnostic
injection).
GMV = 1 - Petite vitesse ventilateur de refroidisse ...
Contrôle débit de pompe d'alimentation
MOTEURS TOUS TYPES
ATTENTION : prendre garde à la quantité d'essence
se trouvant dans la rampe et le raccord. Protéger les
parties sensibles.
Débrancher le raccord rapide (1).
Adapter sur la sortie (A) un tuyau d'une longueur
suffisante afin de ...
Goulotte de remplissage
MOTEURS TOUS TYPES
DEPOSE
Débrancher la batterie.
Déposer :
la roue arrière droite,
le pare-boue arrière droit.
Débrancher le tuyau anti-refoulement (1).
Déposer :
le collier du tuyau de remplissage (2),
la vis (3) de fixation de l ...
