RTA - Renault Laguna: Architecture électrique et électronique

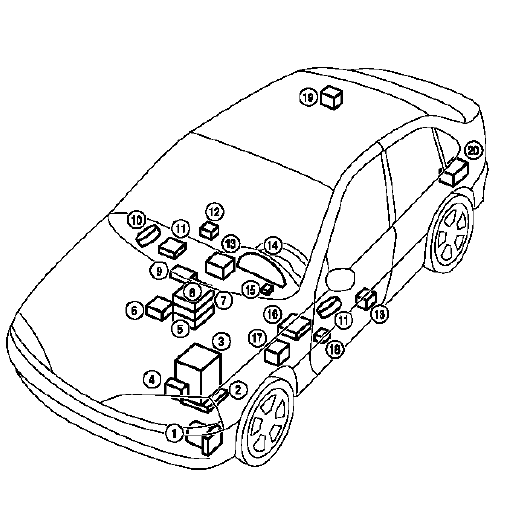

IMPLANTATION DES CALCULATEURS DANS LE VEHICULE
RAPPEL : lors de soudure sur le véhicule il convient :
de déconnecter la batterie, de déposer ou déconnecter les composant électriques (calculateurs...) qui se trouvent près de la zone de réparation et qui pourraient être endommagés par la chaleur et le passage de courant.
- Calculateur du système d'antiblocage des roues
- Calculateur d'injection
- Batterie
- Calculateur de Boîte de vitesses automatique (selon version)
- Lecteur de Carte RENAULT
- Unité Centrale de Communication
- Tableau de commande de climatisation
- Autoradio et navigation
- Afficheur sur tableau de bord
- Moteurs de lève-vitre impulsionnel multiplexé
- Synthèse de parole
- Capteurs de choc latéral
- Calculateur d'airbag
- Tableau de bord (version haut de gamme)
- Verrou électrique de colonne de direction
- Unité Centrale Habitacle
- Calculateur de lampes au Xénon
- Système de mémorisation du poste de conduite
- Calculateur du système d'aide au stationnement
- Changeur de disques

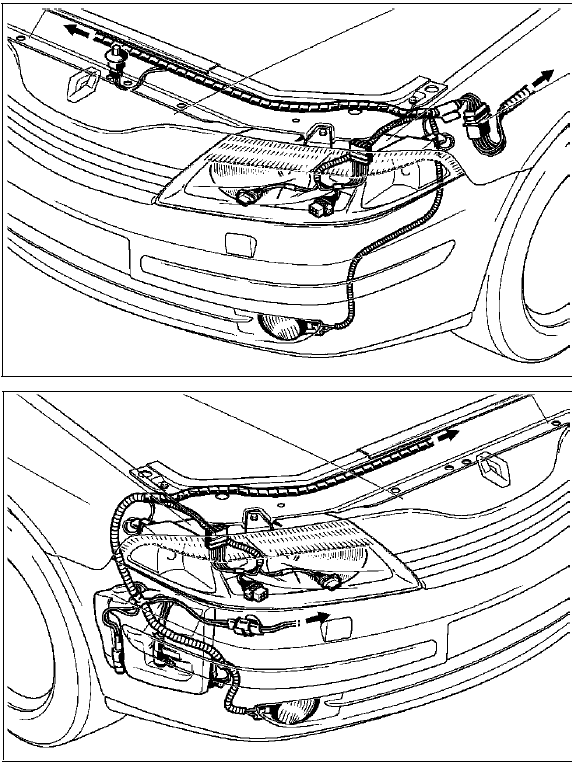

Face avant
Cote de caisse
Cote de caisse

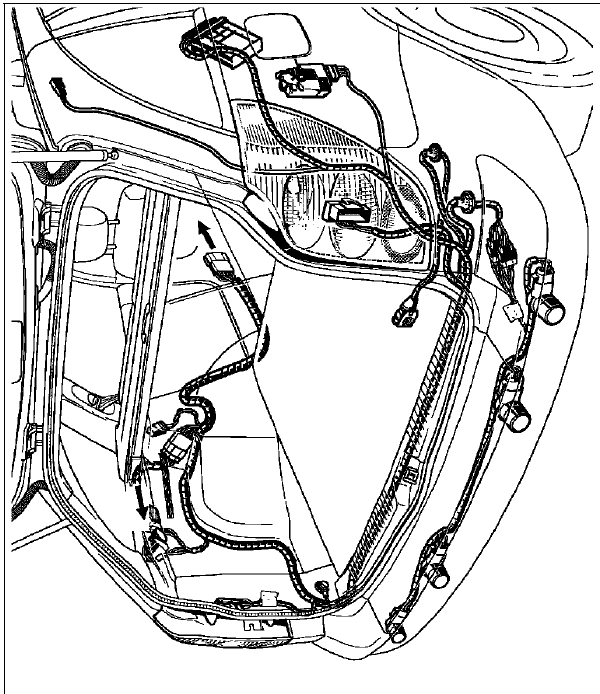

Parties arriere

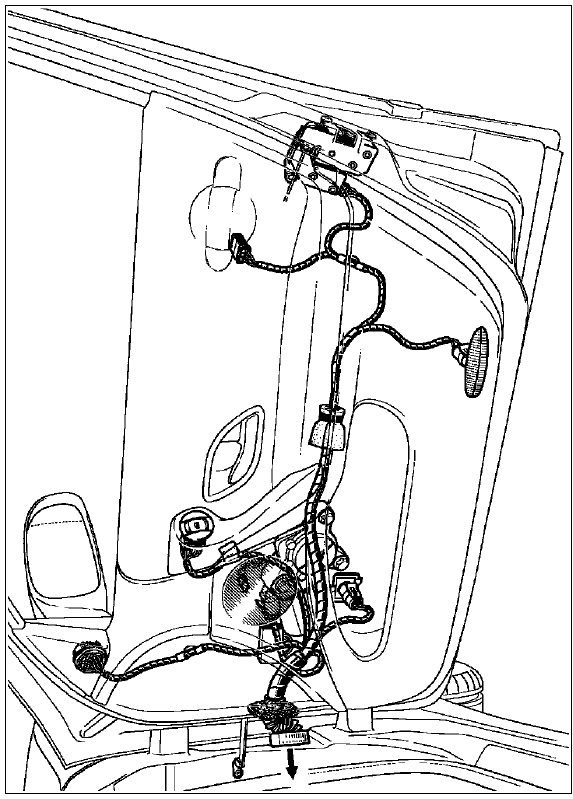

Portes avant
Portes avant

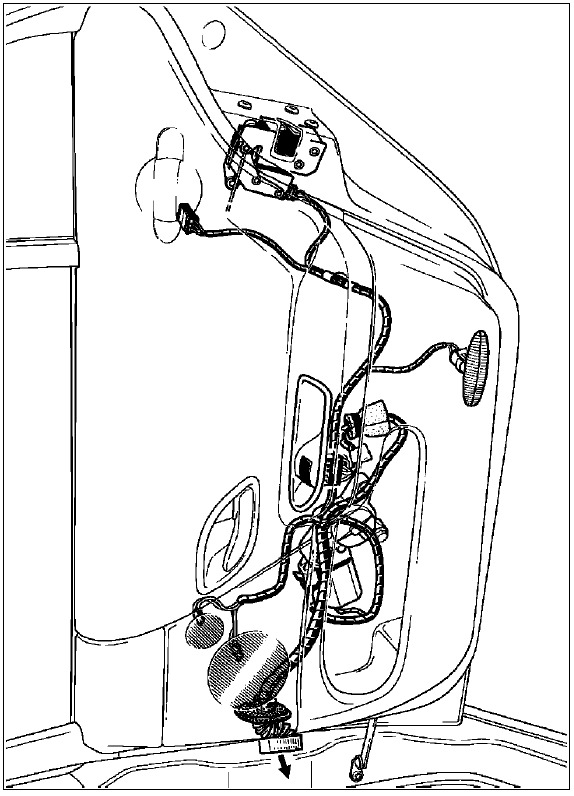

Portes arriere
Portes arriere
Hayons
Hayons
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points de
soudure
Meuleuse droite équipée d'un disque
bakélite 75, épaisseur 1,8 à 3,2 mm.
Fraiser les points de soud ...
Désignation des pièces (éclaté)
STRUCTURE INFERIEURE
Traverse extrême avant (41 A)
Renfort de fixation de traverse extrême avant
(41 B)
Elément de fixation de traverse supérieure avant
(41 F ...
D'autres materiaux:
Connecteur modulaire
DP0
Connecteur VERT (Contacteur multifonction)
Connecteur JAUNE (interface Electronique
Hydraulique)
Connecteur VERT (pression ligne)
Connecteur JAUNE (vitesse turbine)
Connecteur BLEU (électrovanne de pilotage du
débit d'échangeur).
NUMEROTATION DES VOIES ...
Soupape régulatrice de pression
Moteur F9Q
Le poumon (A) de la soupape de régulation de
pression est commandé par une électrovanne (B)
pilotée par le calculateur d'injection. Cette
électrovanne fait varier, en fonction des plages de
fonctionnement du moteur, la dépression qui permet
...
Garniture de jupe arrière
DEPOSE
Soulever le tapis de coffre.
Déposer :
les trois agrafes (A) (plasti-rivets),
les deux vis d'anneaux d'arrimage (B) (M6),
la garniture.
REPOSE
Respecter le sens de montage des anneaux d'arrimage
(B), avec leurs entretoises (C).
...
