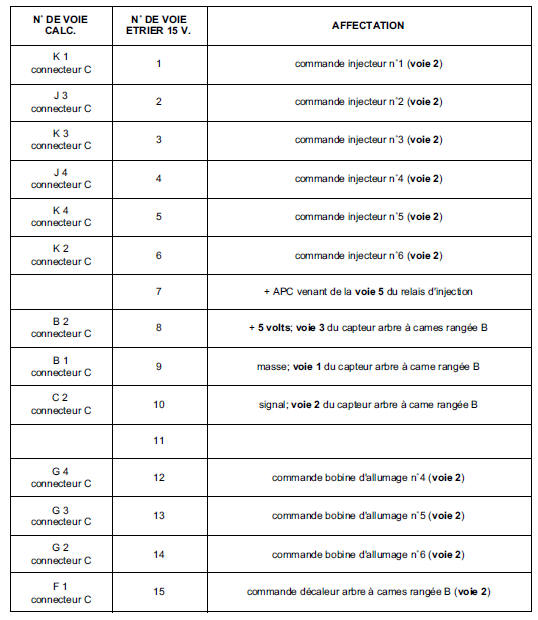

AFFECTATION DES VOIES DU CONNECTEUR ETRIER 15 VOIES NOIRS DU SOUS-FAISCEAU INJECTION (au-dessus du banc de cylindres rangée A).
Schemas de position des sondes et des actuateurs
