Notice d'utilisation - Renault Laguna III: Sièges avant à commandes électriques

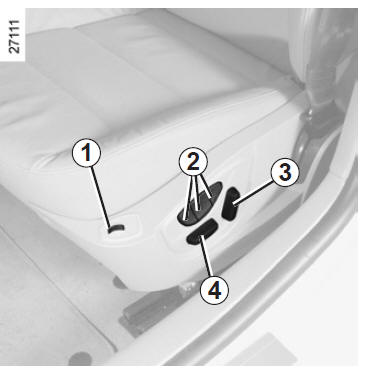

Le contacteur 3 sert aux réglages du dossier et le contacteur 4 sert aux réglages de l'assise.
Pour les véhicules qui en sont équipés, les boutons 2 servent à mémoriser la position de conduite choisie (reportezvous en page suivante).
Réglage de l'assise :
- Pour avancer ou reculer l'assise
Actionnez le contacteur 4 vers l'avant ou vers l'arrière.
- Pour rehausser ou abaisser l'arrière de l'assise
Actionnez l'arrière du contacteur 4 vers le haut ou vers le bas.
- Pour rehausser ou abaisser l'avant de l'assise
Actionnez l'avant du contacteur 4 vers le haut vers le bas.

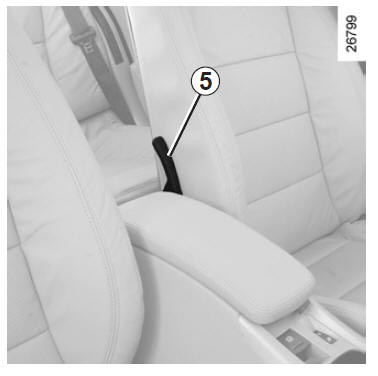

Réglage du siège conducteur au niveau des lombaires :
Abaissez la manette 5 pour accentuer le soutien et levez-la pour l'atténuer.
Réglage du dossier :
Pour incliner le dossier, actionnez le haut du contacteur 3 vers l'avant ou l'arrière.
Sièges chauffants
(Suivant véhicule) moteur tournant, tournez la commande 1 sur l'une des positions 1, 2 ou 3 (suivant la température souhaitée).
Un témoin s'allume au tableau de bord dès que le chauffage d'un des sièges avant est en fonction.
Le système, qui est thermostaté, régule le chauffage et le désactive si nécessaire.
| Pour des raisons de sécurité, effectuez ces réglages
véhicule à l'arrêt. Pour ne pas gêner l'efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers des sièges en arrière. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d'empêcher son utilisation. |
