RTA - Renault Laguna: Le boitier electronique

Le boîtier comporte :

  • un capteur électronique de sécurité pour les airbags frontaux et les prétensionneurs,
  • un capteur électronique de sécurité pour airbags latéraux
  • un décéléromètre électronique pour airbags frontaux et prétensionneurs,
  • des liaisons avec les capteurs électroniques latéraux situés dans les pieds milieu,
  • un circuit d'allumage pour les différents systèmes pyrotechniques,
  • une réserve d'énergie pour les différentes lignes,
  • un circuit de diagnostic et de mémorisation des défauts détectés,
  • un circuit de commande du témoin d'alerte au tableau de bord,
  • une interface de communication K via la prise diagnostic,
  • une liaison détection choc (information choc).

IMPORTANT : Avant la dépose d'un boîtier électronique, il est impératif de le verrouiller à l'aide d'un des outils de diagnostic.

Lorsque cette fonction est activée toutes les lignes de mise à feux sont inhibées et le témoin airbag au tableau de bord s'allume (les boîtiers électroniques neufs sont livrés dans cet état).

REMARQUE : En cas de mauvais fonctionnement de ces systèmes lors d'un choc, il est possible de vérifier à l'aide des outils de diagnostic qu'aucun défaut n'était présent avant celui-ci.

BOITIER ELECTRONIQUE

PROCEDURE DE VERROUILLAGE DU BOITIER ELECTRONIQUE

Avant la dépose d'un boîtier électronique ou avant toute intervention sur les systèmes airbags et prétensionneurs, il est impératif de verrouiller le boîtier électronique soit :

  • par les outils NXR, OPTIMA 5800 et CLIP
  1. Choisir le menu "Diagnostic d'un véhicule Renault".
  2. Sélectionner et valider le type du véhicule.
  3. Sélectionner et valider le système à diagnostiquer "Airbag".
  4. Choisir le menu "Commande".
  5. Sélectionner et valider la fonction "Configuration calculateur" ou "Paramétrage" (selon version d'outil) et valider la ligne "Verrouillage calculateur".
  6. Choisir le menu "Etat" et vérifier que le boîtier soit bien verrouillé. L'état "Calculateur verrouillé" doit être confirmé et le voyant airbag au tableau de bord allumé (les boîtiers électroniques neufs sont livrés dans cet état). Le diagnostic reste possible lorsque ce mode est activé.

NOTA : pour déverrouiller le boîtier électronique, utiliser la même méthode en validant la ligne "Déverrouillage calculateur".

L'état "Calculateur déverrouillé" ne doit plus être confirmé et le voyant airbag au tableau de bord doit s'éteindre.

DEPOSE

Le boîtier électronique est situé sur le tunnel dans la console centrale.

RAPPEL : avant la dépose d'un boîtier électronique, il est impératif de le verrouiller à l'aide d'un des outils de diagnostic.

Déposer la console centrale.

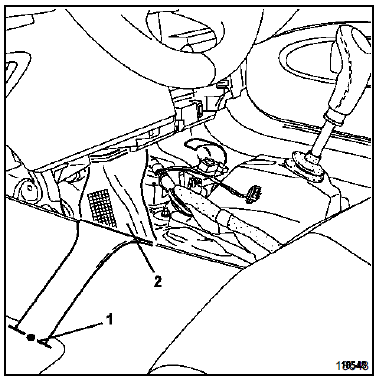

Couper la moquette en (1) et la rabattre légèrement.

Déclipser et déposer les conduits d'air (2) droit et gauche.

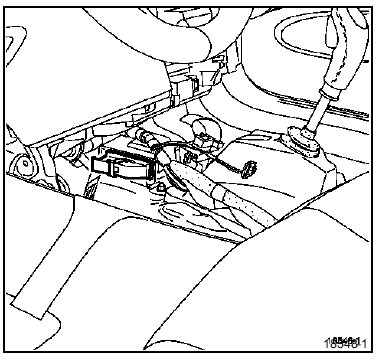

Débrancher le boîtier électronique et déposer les vis

Débrancher le boîtier électronique et déposer les vis de fixation.

  • Le boîtier électronique comporte des composants sensibles, il ne faut pas le laisser tomber.
  • Lors d'une intervention sous le véhicule (échappement, carrosserie, etc.), ne pas utiliser de marteau ou transmettre de choc au plancher sans avoir verrouillé le boîtier électronique à l'aide de l'outil de diagnostic.
  • Lors d'une intervention sous le véhicule (échappement, carrosserie, etc.), ne pas utiliser de marteau ou transmettre de choc au plancher sans avoir verrouillé le boîtier électronique à l'aide de l'outil de diagnostic.

REPOSE

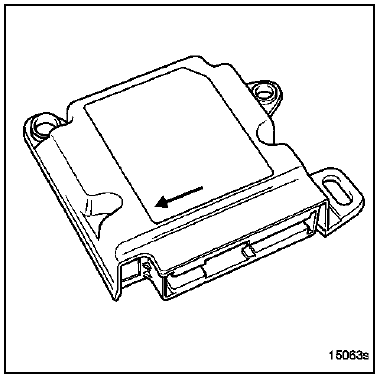

Lors de la repose, respecter le sens de montage du boîtier électronique. La flèche doit être orientée vers l'avant du véhicule.

Serrer les vis en respectant le couple de 0,8 daN.m.

Serrer les vis en respectant le couple de 0,8 daN.m.

Configuration des boîtiers

Les boîtiers neufs identifiables par l'intitulé "ACU3" par les outils de diagnostic (sauf XR25), sont livrés "airbag thorax avant, airbag thorax arrière et airbag rideau" configurés.

Si ces configurations ne sont pas réalisées, le témoin airbag reste allumé.

Par les outils NXR, CLIP et OPTIMA 5800 uniquement

  1. Choisir le menu "Diagnostic des véhicules Renault",
  2. Sélectionner et valider le type du véhicule,
  3. Sélectionner et valider le système à diagnostiquer "Airbag",
  4. Choisir le menu "Commande",
  5. Sélectionner et valider la fonction "Paramétrage" ou "configuration calculateur" (selon version),
  6. Valider la ligne de configuration souhaitée, puis appuyer sur "suite",
  7. L'outil confirme la configuration. Appuyer sur "suite" et valider,
  8. Valider la configuration après coupure du contact par le menu "Commande" "Lecture configuration".

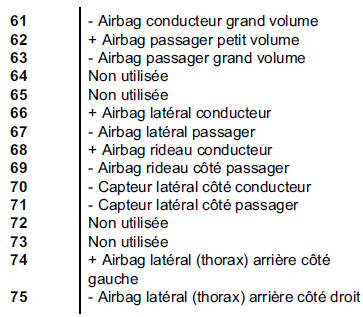

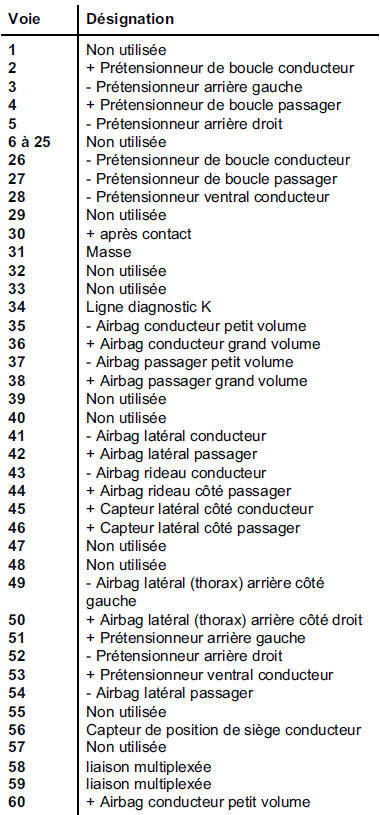

Branchement : connecteur 75 voies jaune

TEMOIN LUMINEUX AU TABLEAU DE BORD

TEMOIN LUMINEUX AU TABLEAU DE BORD

Ce témoin contrôle le fonctionnement :

  • des prétensionneurs avant et arrière,
  • des airbags frontaux,
  • des airbags de siège,
  • des airbags rideaux,
  • des airbags latéraux arrière (selon version),
  • de la batterie (contrôle de la tension).

Il doit s'allumer quelques secondes à la mise du contact puis s'éteindre (et rester éteint).

Son non-allumage à la mise du contact ou allumage lorsque le véhicule roule, signale une défaillance dans le système (voir chapitre diagnostic).

REMARQUE : dans certains cas de démarrage, le témoin peut s'allumer brièvement puis s'éteindre.

    Fonctionnement des airbags lateraux
    A la mise du contact, le témoin de contrôle des systèmes airbags et prétensionneurs s'allume quelques secondes et s'éteint. Le boîtier électronique ...

    Les capteurs de choc lateraux
    IMPORTANT Avant la dépose d'un capteur de choc latéral, verrouiller le boîtier électronique à l'aide d'un outil de diagnostic. Lorsque cette fonction est activ&e ...
