Le remplacement de cette pièce est une opération complémentaire au remplacement du bas de caisse pour une collision latérale.

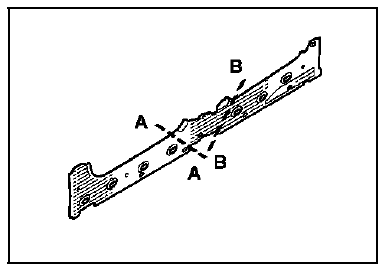

Cette opération peut s'effectuer suivant trois possibilités :

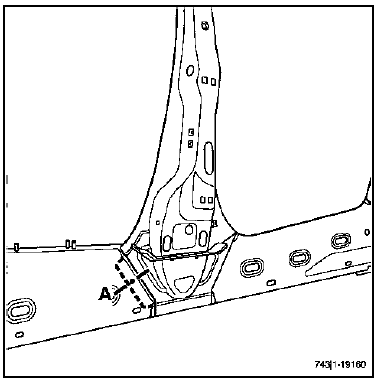

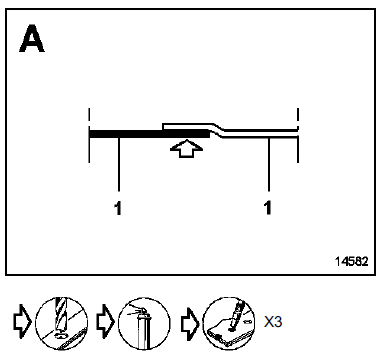

Partielle avant (suivant la coupe A-A).

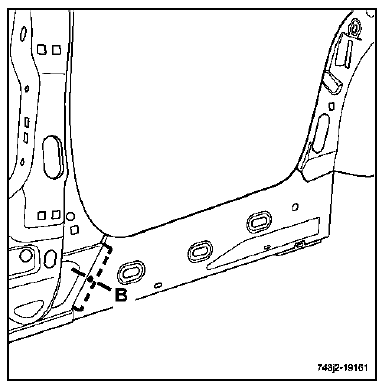

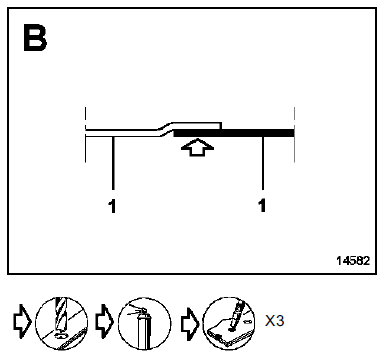

Partielle arrière (suivant la coupe B-B).
Complète.
NOTA
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
COMPOSITION DE LA PIECE M.P.R.
Pièce livrée seule.
PIECES CONCERNEES (épaisseur en mm) :
Partielle avant
pièce sur véhicule
Partielle arrière
pièce sur véhicule
Réglage pression
Moteur F9Q
CLAPET DE LIMITATION DE LA PRESSION DE
SURALIMENTATION (WASTEGATE)
NOTA : le clapet de limitation fonctionne à l'inverse des montages
habituels.
L'absence de pression de commande entraîne une
limitation de pression de suralimentation.
Contrôler l'absence de fu ...
Moteur K4M
DEPOSE
La dépose du carter inférieur ne présente pas de
difficultés particulières.
REPOSE2
Appliquer du RHODORSEAL 5661 en (A) de chaque
côté du palier N'1 et en (B) sur le carter de fermeture
vilebrequin.
Reposer le carter inférieu ...
Moteur L7X
La dépose-repose du carter inférieur ne présente pas de difficultés
particulières.
Approcher les vis et serrer au couple de 0,8 daN.m dans l'ordre suivant :
NOTA : l'étanchéité du carter est assurée par un joint composite
suppo ...
