RTA - Renault Laguna: Bas de caisse

Le remplacement de cette pièce est une opération de base pour une collision latérale.

Pour effectuer cette opération, il sera nécessaire de commander en supplément les deux inserts gonflants inférieurs (voir chapitre 43A).

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

Complète.

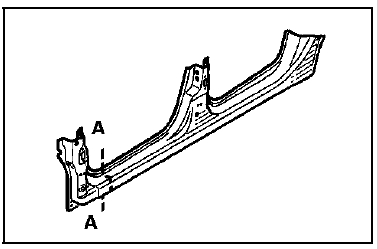

Partielle suivant la coupe A-A (la partie avant ne sera pas utilisée).

La pièce du Break est différente au niveau du panneau d'aile arrière mais la méthode reste identique.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Renfort de charnière inférieur

Goujon soudé

Ecrou serti

Vis soudée

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

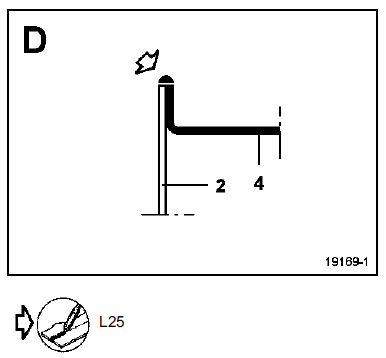

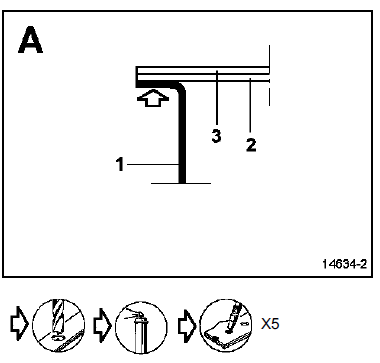

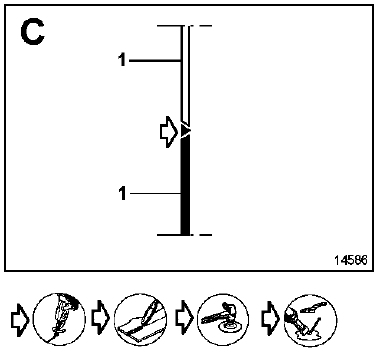

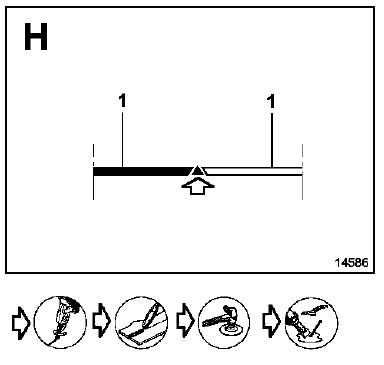

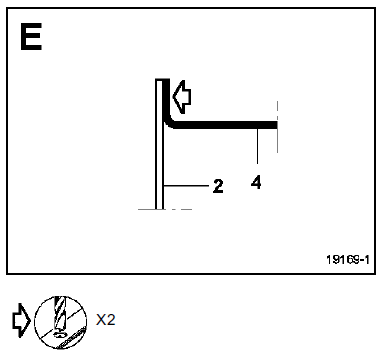

  1. Bas de caisse - 1
  2. Fermeture de bas de caisse - 1,5
  3. Renfort de bas de caisse - 1,5
  4. Renfort de charnière inférieur - 1,5

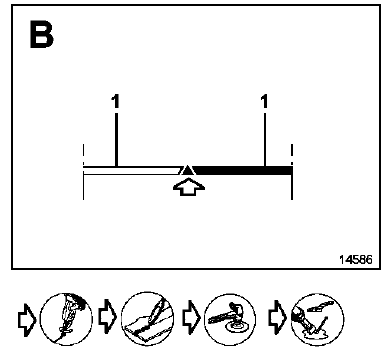

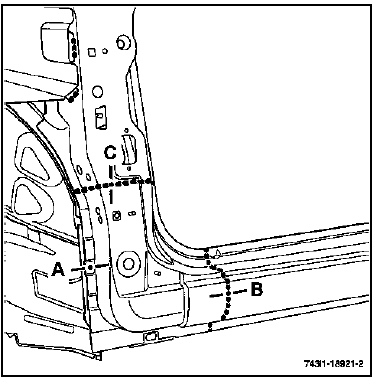

Complète

Complète

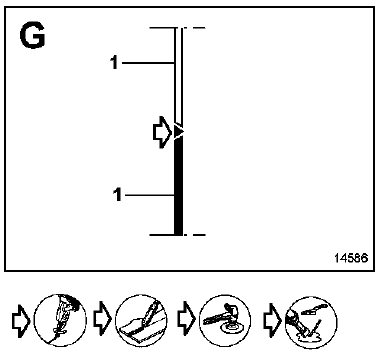

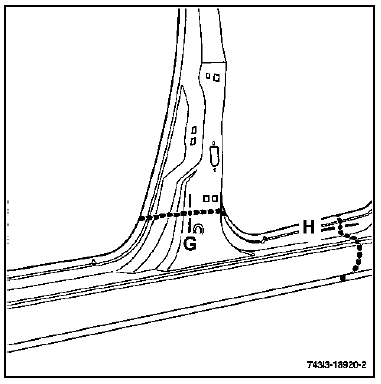

Partielle

Partielle

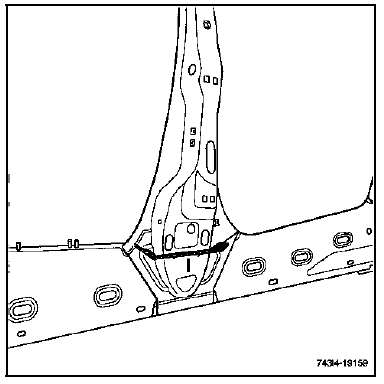

NOTA : Le cordon doit s'effectuer par l'intérieur de la

NOTA : Le cordon doit s'effectuer par l'intérieur de la doublure du pied avant.

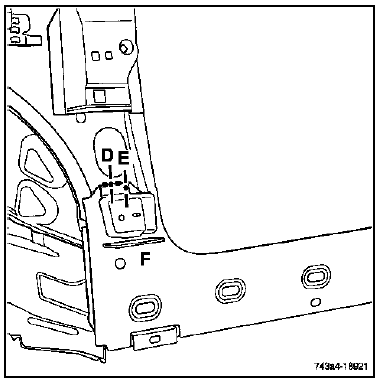

RAPPEL : Il sera nécessaire de remplacer l'insert

RAPPEL : Il sera nécessaire de remplacer l'insert gonflant (F) (voir méthode décrite dans le chapitre 43A).

RAPPEL

RAPPEL

Il sera nécessaire de remplacer l'insert gonflant (I) (voir méthode décrite dans le chapitre 43A).

    Haut de caisse
    Le remplacement de cette pièce est une opération complémentaire au pavillon pour une collision latérale. Pour effectuer cette opération, il sera nécessair ...

    Renfort de bas de caisse
    Le remplacement de cette pièce est une opération complémentaire au remplacement du bas de caisse pour une collision latérale. Cette opération peut s'effectuer s ...
