RTA - Renault Laguna: Haut de caisse

Le remplacement de cette pièce est une opération complémentaire au pavillon pour une collision latérale.

Pour effectuer cette opération, il sera nécessaire de commander en supplément :

  • le support joint de double étanchéité avant (3) (voir chapitre 43A),
  • le support joint de double étanchéité arrière (2) lors d'un remplacement complet (voir chapitre 44A),
  • l'insert gonflant supérieur.

Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :

Complète.

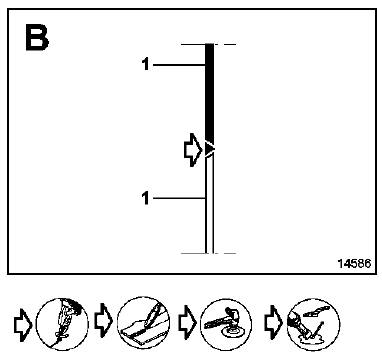

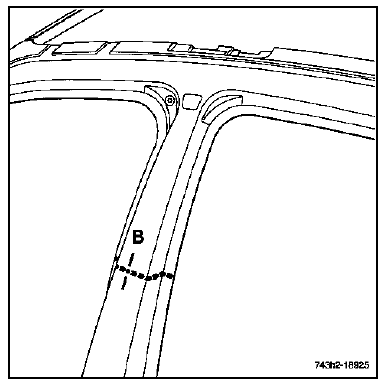

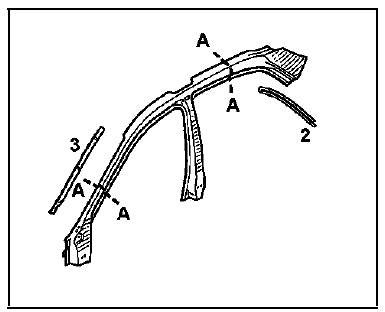

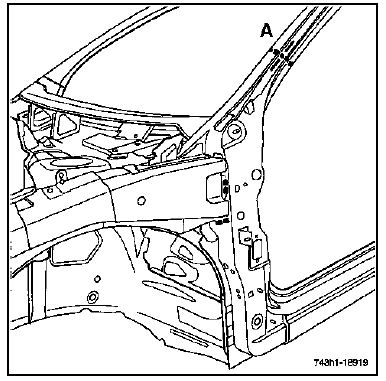

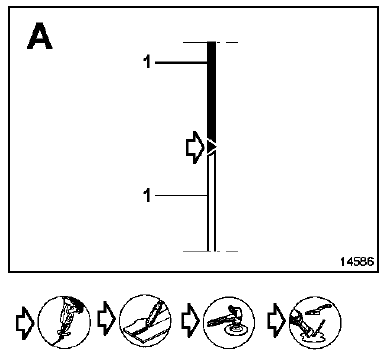

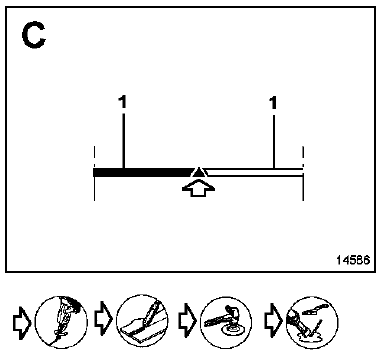

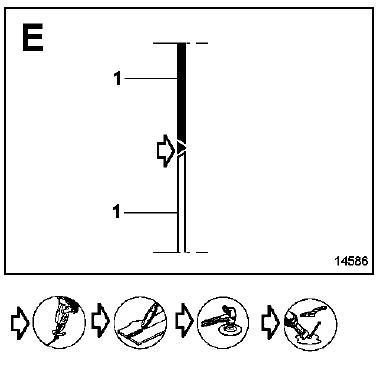

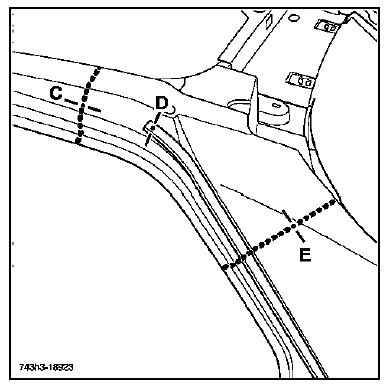

Partielle (suivant la coupe A-A).

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

La pièce du Break est différente au niveau du panneau d'aile arrière mais la méthode reste identique.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

COMPOSITION DE LA PIECE M.P.R.

Pièce assemblée avec :

Goujon soudé

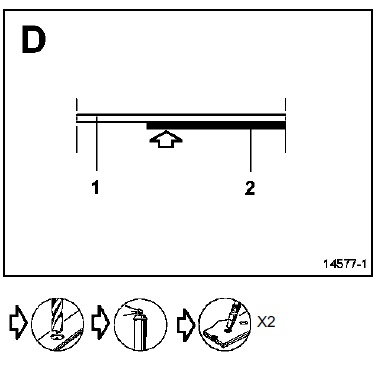

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Haut de caisse - 1
  2. Support joint de double étanchéité arrière - 1

RAPPEL : Il sera nécessaire de remplacer l'insert

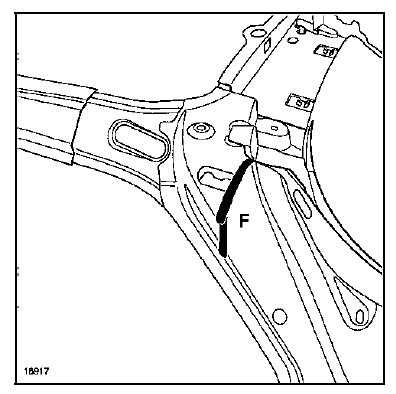

RAPPEL : Il sera nécessaire de remplacer l'insert gonflant (F) (voir méthode décrite dans le chapitre 43A).
